Kod: PG3627
Mata do szuflady ZD PG362765,00 Zł bez podatku VAT
(79,95 Zł z VAT)
Okładzina szuflady ZD, pianka gumowa o grubości 3 mm, szerokość 612, głębokość 459 mm, waga 0,1 kg.
Kontener mobilny ZDM 69-1
Kod: ZDM69-1
Kontener mobilny, wysokość 863, szerokość 731, głębokość 630 mm. 4x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka pełny opis i parametry
Opis i parametry techniczne

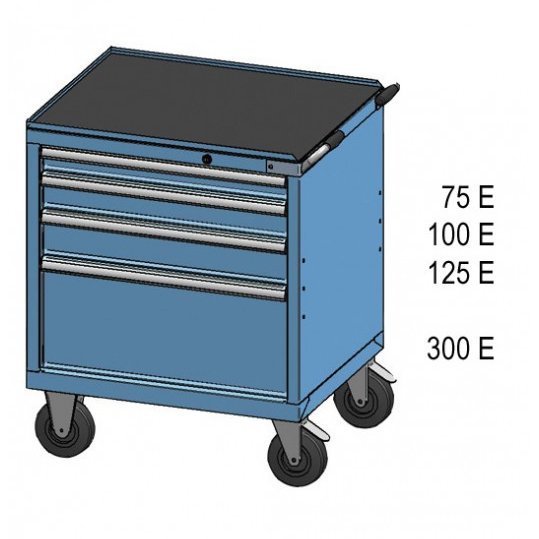

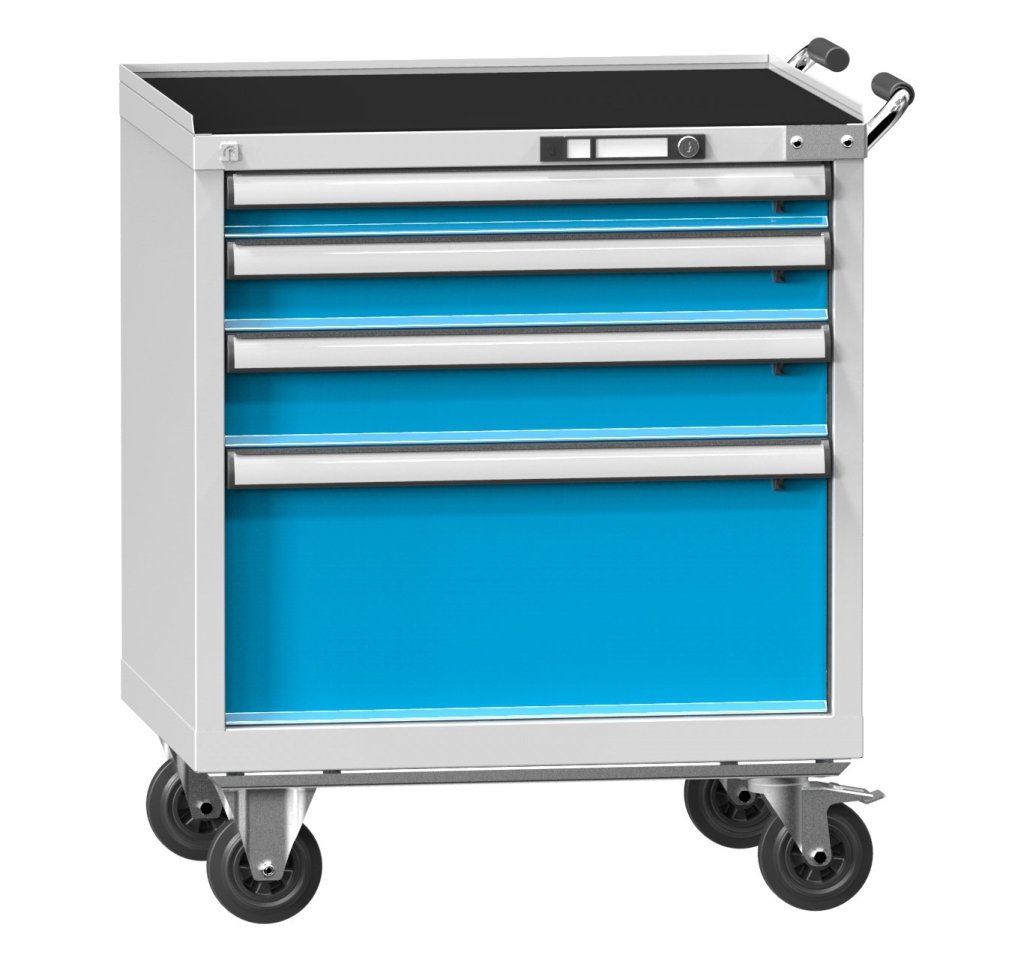

Kontener mobilny ZDM 69-1
Kontener mobilny, wysokość 863, szerokość 731, głębokość 630 mm. 4x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 612 x 459 mm.
- wysokość 863, szerokość 731, głębokość 630 mm
- 4x gniazdo
- 2 stałe koła polipropylenowe 125 mm
- 2 koła skrętne z polipropylenu 125 mm z hamulcem
- podwyższona krawędź 20 mm + gumowa podkładka
- mocne uchwyty
- Wymiary wewnętrzne szuflady 612 x 459 mm
- nośność szuflady 100% - 80 kg
- nośność szuflady 100% - 200 kg
Informujemy, że od dnia 15.05.2025 nastąpiły zmiany konstrukcyjne w produktach marki Polak. Jeśli potrzebują Państwo, aby zamówiony produkt był kompatybilny z wyrobami zakupionymi przed wspomnianą datą, prosimy o zamieszczenie takiej informacji w uwagach do zamówienia.
| Całkowita wysokość: | 863 mm |
|---|---|
| Szerokość: | 731 mm |
| Głębokość: | 630 mm |
| Rozmiar: | 36x27 |
| Wymiary wewnętrzne szuflady: | mm |
| Waga: | 74 kg |
| Liczba szuflad: | 4 |
| Wysuń szuflady: | 100% |
| Nośność jednej szuflady: | 80 lub 200 kg |
| Produkt spawany: | Tak |
| Gwarancja (lata): | 5 |
| Producent: |
|
Dopasowane akcesoria
Kod: 362711
Przegródki do szuflad ZD 36271143,00 Zł bez podatku VAT
(52,89 Zł z VAT)
Metalowe przegródki do szuflad, 4 pola, do szuflad ZD (wymiary wewnętrzne szuflady 612 x 459 mm). Do frontów szuflad o wysokości 75 - 300 mm.
Kod: 362721
Przegródki do szuflad ZD 36272185,00 Zł bez podatku VAT
(104,55 Zł z VAT)
Metalowe przegródki do szuflad, 9 pól, do szuflad ZD (wymiary wewnętrzne szuflady 612 x 459 mm). Do frontów szuflad o wysokości 75 - 300 mm.
Kod: 362731
Przegródki do szuflad ZD 362731108,00 Zł bez podatku VAT
(132,84 Zł z VAT)
Metalowe przegródki do szuflad, dzielą szufladę na 12 pól, do szuflad ZD (wymiary wewnętrzne szuflady 612 x 459 mm). Do szuflad z frontem o wysokości 75 - 300 mm.
Kod: 3627PU2
Plastikowa przegroda do szuflad ZD 36 x 27D172,00 Zł bez podatku VAT
(211,56 Zł z VAT)
Plastikowe przegródki do szuflad szaf serii ZD, 12x dwuczęściowe korytko, szerokość korytka 70 mm, 24x przegródka, waga 1,2 kg.
Kod: 3627PU3
Plastikowa przegroda do szuflad ZD 36 x 27D193,00 Zł bez podatku VAT
(237,39 Zł z VAT)
Plastikowe przegródki do szuflad serii ZD, 12x korytko trzyczęściowe, szerokość korytka 45 mm, 24x przegroda, waga 1,3 kg.
Kod: 3627PU4
Plastikowa przegroda do szuflad ZD 36 x 27D220,00 Zł bez podatku VAT
(270,60 Zł z VAT)
Plastikowe przegródki do szuflad szaf serii ZD, 12x korytko czteroczęściowe, szerokość korytka 33 mm, 24x przegroda, waga 1,5 kg.
Kod: NCNRZ3627
Ramka narzędziowa do narzędzi NC w nasadkach 36 x 27D191,00 Zł bez podatku VAT
(234,93 Zł z VAT)
Rama narzędziowa w szufladach do przechowywania narzędzi NC, rozmiar 36 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia przechowywanie w szufladzie wysokości ramy w zależności od długości trzpieni mocujących narzędzie. Wybór szaf znajdziesz tutaj.
Kod: S27-75
Przegroda szczelinowa 27D do szuflad POLAK21,00 Zł bez podatku VAT
(25,83 Zł z VAT)
Przedziałka szczelinowa 27D. Szerokość 459 mm, dla wysokości frontów szuflad 75 - 300 mm. Rozstaw rowków 17 mm, możliwość podziału szuflady według własnych potrzeb. Przegrodę można włożyć do szuflady zarówno w poziomie, jak i w pionie, wystarczy wybrać odpowiednią szerokość, zgodną z wewnętrznymi wymiarami szuflady.
Podobne produkty
Kod: ZAMP-1
Kontener mobilny ZAMP 11 252,00 Zł bez podatku VAT
(1 539,96 Zł z VAT)
Kontener mobilny, wysokość 785, szerokość 578, głębokość 630 mm. 1x półka, 2x kółka polipropylenowe stałe 100 mm, 2x kółka skrętne polipropylenowe 100 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe.
Kod: ZAM39-1
Kontener mobilny ZAM 39-12 395,00 Zł bez podatku VAT
(2 945,85 Zł z VAT)
Kontener mobilny, wysokość 738, szerokość 578, głębokość 600 mm. 3x szuflada, 2x kółka polipropylenowe stałe 100 mm, 2 kółka polipropylenowe obrotowe 100 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Gniazdo 3x100E. Wymiary wewnętrzne szuflady 459 x 459 mm.
Kod: ZAM59-2
Kontener mobilny ZAM 59-22 791,00 Zł bez podatku VAT
(3 432,93 Zł z VAT)
Kontener mobilny, wysokość 738, szerokość 578, głębokość 600 mm. 4x szuflada, 2x kółka stałe z polipropylenu 100 mm, 2 kółka skrętne z polipropylenu 100 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 459 x 459 mm.
Kod: ZBMP-1
Kontener mobilny ZBMP 11 393,00 Zł bez podatku VAT
(1 713,39 Zł z VAT)
Kontener mobilny, wysokość 763, szerokość 731, głębokość 780 mm. 2x półki, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe.
Kod: ZBM39-1
Kontener mobilny ZBM 39-12 864,00 Zł bez podatku VAT
(3 522,72 Zł z VAT)
Kontener mobilny, wysokość 763, szerokość 731, głębokość 753 mm. 3x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 612 x 612 mm.
Kod: ZBM84-1
Kontener mobilny ZBM 84-13 649,00 Zł bez podatku VAT
(4 488,27 Zł z VAT)
Kontener mobilny, wysokość 1013, szerokość 731, głębokość 780 mm. 5x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 612 x 612 mm.
Kod: ZCM59-1
Kontener mobilny ZCM 59-13 872,00 Zł bez podatku VAT
(4 762,56 Zł z VAT)
Kontener mobilny, wysokość 808, szerokość 1037, głębokość 630 mm. 3x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2 kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 459 mm.
Kod: ZCM69-1
Kontener mobilny ZCM 69-14 285,00 Zł bez podatku VAT
(5 270,55 Zł z VAT)
Kontener mobilny, wysokość 908, szerokość 1037, głębokość 630 mm. 4x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2 kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 459 mm.
Kod: ZCM84-1
Kontener mobilny ZCM 84-15 121,00 Zł bez podatku VAT
(6 298,83 Zł z VAT)
Kontener mobilny, wysokość 1058, szerokość 1037, głębokość 630 mm. 5x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2x kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 459 mm.
Kod: ZGM59-1
Kontener mobilny ZGM 59-14 001,00 Zł bez podatku VAT
(4 921,23 Zł z VAT)
Kontener mobilny, wysokość 808, szerokość 1037, głębokość 780 mm. 3x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2 kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 612 mm.
Kod: ZGM69-1
Kontener mobilny ZGM 69-14 429,00 Zł bez podatku VAT
(5 447,67 Zł z VAT)
Kontener mobilny, wysokość 908, szerokość 1037, głębokość 780 mm. 4x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2 kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 612 mm.
Kod: ZGM84-1
Kontener mobilny ZGM 84-15 320,00 Zł bez podatku VAT
(6 543,60 Zł z VAT)
Kontener mobilny, wysokość 1058, szerokość 1037, głębokość 780 mm. 5x szuflada, 2x kółka stałe z polipropylenu 160 mm, 2x kółka skrętne z polipropylenu 160 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 918 x 612 mm.
Kod: ZDM59-2
Kontener mobilny ZDM 59-23 019,00 Zł bez podatku VAT
(3 713,37 Zł z VAT)
Kontener mobilny, wysokość 763, szerokość 731, głębokość 630 mm. 4x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 612 x 459 mm.
Kod: ZDM84-1
Kontener mobilny ZDM 84-13 531,00 Zł bez podatku VAT
(4 343,13 Zł z VAT)
Kontener mobilny, wysokość 1013, szerokość 731, głębokość 630 mm. 5x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 612 x 459 mm.
Kod: ZEM59-2
Kontener mobilny ZEM 59-23 075,00 Zł bez podatku VAT
(3 782,25 Zł z VAT)
Kontener mobilny, wysokość 763, szerokość 578, głębokość 780 mm. 4x szuflada, 2x kółka stałe z polipropylenu 125 mm, 2 kółka skrętne z polipropylenu 125 mm z hamulcem, podwyższona krawędź 20 mm + mata gumowa, uchwyty stałe. Wymiary wewnętrzne szuflady 459 x 612 mm.
Informacje / dokumenty
- KATALOGI DO POBRANIA
- INTELIGENTNE MEBLE POLK
- Wszystko o systemie NC POLAK
- Szafki z szufladami POLAK
- Blaty robocze POLAK
- Systemy zamknięć POLAK
Katalog mebli warsztatowych 2018
W nowym katalogu znajdziesz na 280 stronach ponad 2000 pozycji mebli warsztatowych. Twórcy firmy przesunęli meble warsztatowe POLAK nieco dalej. Wierzymy, że ich kreatywność i energia, zainwestowane we własną produkcję oryginalnych produktów, przyniosą maksymalne zadowolenie naszym klientom.
Współczesny wirtualny świat nie może być dziś ignorowany, dlatego wraz z nowym Katalogiem Mebli Warsztatowych 2018 w klasycznej formie drukowanej, który możesz u nas zamówić, ruszył także katalog elektroniczny, który przynosi jeszcze więcej informacji , instrukcje, porady, porady, filmy i mnóstwo innych gadżetów. Poniższe linki umożliwiają pobranie katalogu w formacie PDF (rozmiar 41,5 MB) lub bezpośrednie przeglądanie e-katalogu online.
POBIERZ KATALOG PDF
PRZEGLĄDAJ E-KATALOG
Produkty marki POLAK wyposażone są w kod QR lub NFC, który umożliwia szybkie powiązanie produktu z ważnymi informacjami zgromadzonymi na unikalnym portalu smfu.eu. Tutaj znajdziesz szczegółowe instrukcje, porady, wyjaśnienia, a także możesz skontaktować się z pracownikami POLAK CZ.
Katalog, całą dokumentację produktu, instrukcje, filmy, wskazówki i porady można znaleźć na stronie www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
- bezpečné a šetrné uložení drahých nástrojů
- jednoduchá, ale velmi odolná konstrukce
- optimální využití vašeho pracovního prostoru
- modulární systém, se kterým můžete neustále růst
- bezpečnost a uživatelský komfort
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |
Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
- kvalitní mechanismus na kuličkových ložiscích
- nosnost zásuvek 70 kg a výsuv 88%
- vodící lišty jsou v bocích korpusu stavitelné po 25 mm
- základní typ výsuvu pro zásuvkové skříně
Plný výsuv T:
- konstrukce výsuvu zajistí 100% vysunutí zásuvky
- je tak umožněn přístup k celé ploše zásuvky
- vodící lišty jsou v bocích korpusu stavitelné po 25 mm
- plynulý tichý chod, nosnost zásuvky 200 kg
Pojistka zásuvek:
- základní výbava zásuvek všech mobilních výrobků
- ochrana proti samovolnému vysunutí zásuvky
- pojistkou je možné opatřit všechny zásuvky používané v zásuvkových skříních
Blokace zásuvek:
- při vysunutí jedné zásuvky nelze otevřít druhou
- otevření další zásuvky zablokuje mechanismus centrálního zámku
- zabrání se tak případnému převrácení skříně dopředu
Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.
- typ zásuvky bez pojistky je vhodný pro skříně pevně ustavené
- pro mobilní kontejnery doporučujeme zásuvky s pojistkou proti samovolnému otevření při pohybu
| Pro zásuvkové skříně a mobilní kontejnery ZA: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 897 | ZAT 75 P | 75 / 50 | 897 |
| ZAT 100 | 100 / 75 | 897 | ZAP 100 P | 100 / 75 | 897 |
| ZAT 125 | 125 / 75 | 897 | ZAP 125 P | 125 / 75 | 897 |
| ZAT 150 | 150 / 125 | 897 | ZAT 150 P | 150 / 125 | 897 |
| ZAT 200 | 200 / 175 | 897 | ZAT 200 P | 200 / 175 | 897 |
| ZAT 250 | 250 / 175 | 897 | ZAT 250 P | 250 / 175 | 897 |
| ZAT 300 | 300 / 275 | 897 | ZAT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZB: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 1090 | ZBT 75 P | 75 / 50 | 1090 |
| ZBT 100 | 100 / 75 | 1090 | ZBP 100 P | 100 / 75 | 1090 |
| ZBT 125 | 125 / 75 | 1090 | ZBP 125 P | 125 / 75 | 1090 |
| ZBT 150 | 150 / 125 | 1090 | ZBT 150 P | 150 / 125 | 1090 |
| ZBT 200 | 200 / 175 | 1090 | ZBT 200 P | 200 / 175 | 1090 |
| ZBT 250 | 250 / 175 | 1090 | ZBT 250 P | 250 / 175 | 1090 |
| ZBT 300 | 300 / 275 | 1090 | ZBT 300 P | 300 / 275 | 1090 |
| Pro zásuvkové skříně a mobilní kontejnery ZC: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 1165 | ZCT 75 P | 75 / 50 | 1165 |
| ZCT 100 | 100 / 75 | 1165 | ZCP 100 P | 100 / 75 | 1165 |
| ZCT 125 | 125 / 75 | 1165 | ZCP 125 P | 125 / 75 | 1165 |
| ZCT 150 | 150 / 125 | 1165 | ZCT 150 P | 150 / 125 | 1165 |
| ZCT 200 | 200 / 175 | 1165 | ZCT 200 P | 200 / 175 | 1165 |
| ZCT 250 | 250 / 175 | 1165 | ZCT 250 P | 250 / 175 | 1165 |
| ZCT 300 | 300 / 275 | 1165 | ZCT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZD: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 897 | ZDT 75 P | 75 / 50 | 897 |
| ZDT 100 | 100 / 75 | 897 | ZDP 100 P | 100 / 75 | 897 |
| ZDT 125 | 125 / 75 | 897 | ZDP 125 P | 125 / 75 | 897 |
| ZDT 150 | 150 / 125 | 897 | ZDT 150 P | 150 / 125 | 897 |
| ZDT 200 | 200 / 175 | 897 | ZDT 200 P | 200 / 175 | 897 |
| ZDT 250 | 250 / 175 | 897 | ZDT 250 P | 250 / 175 | 897 |
| ZDT 300 | 300 / 275 | 897 | ZDT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZE: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZET 75 | 75 / 50 | 897 | ZET 75 P | 75 / 50 | 897 |
| ZET 100 | 100 / 75 | 897 | ZEP 100 P | 100 / 75 | 897 |
| ZET 125 | 125 / 75 | 897 | ZEP 125 P | 125 / 75 | 897 |
| ZET 150 | 150 / 125 | 897 | ZET 150 P | 150 / 125 | 897 |
| ZET 200 | 200 / 175 | 897 | ZET 200 P | 200 / 175 | 897 |
| ZET 250 | 250 / 175 | 897 | ZET 250 P | 250 / 175 | 897 |
| ZET 300 | 300 / 275 | 897 | ZET 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZG: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 1165 | ZGT 75 P | 75 / 50 | 1165 |
| ZGT 100 | 100 / 75 | 1165 | ZGP 100 P | 100 / 75 | 1165 |
| ZGT 125 | 125 / 75 | 1165 | ZGP 125 P | 125 / 75 | 1165 |
| ZGT 150 | 150 / 125 | 1165 | ZGT 150 P | 150 / 125 | 1165 |
| ZGT 200 | 200 / 175 | 1165 | ZGT 200 P | 200 / 175 | 1165 |
| ZGT 250 | 250 / 175 | 1165 | ZGT 250 P | 250 / 175 | 1165 |
| ZGT 300 | 300 / 275 | 1165 | ZGT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZH: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 897 | ZHT 75 P | 75 / 50 | 897 |
| ZAH 100 | 100 / 75 | 897 | ZHP 100 P | 100 / 75 | 897 |
| ZHT 125 | 125 / 75 | 897 | ZHP 125 P | 125 / 75 | 897 |
| ZHT 150 | 150 / 125 | 897 | ZHT 150 P | 150 / 125 | 897 |
| ZHT 200 | 200 / 175 | 897 | ZHT 200 P | 200 / 175 | 897 |
| ZHT 250 | 250 / 175 | 897 | ZHT 250 P | 250 / 175 | 897 |
| ZHT 300 | 300 / 275 | 897 | ZHT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZK: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 1165 | ZKT 75 P | 75 / 50 | 1165 |
| ZKT 100 | 100 / 75 | 1165 | ZKP 100 P | 100 / 75 | 1165 |
| ZKT 125 | 125 / 75 | 1165 | ZKP 125 P | 125 / 75 | 1165 |
| ZKT 150 | 150 / 125 | 1165 | ZKT 150 P | 150 / 125 | 1165 |
| ZKT 200 | 200 / 175 | 1165 | ZKT 200 P | 200 / 175 | 1165 |
| ZKT 250 | 250 / 175 | 1165 | ZKT 250 P | 250 / 175 | 1165 |
| ZKT 300 | 300 / 275 | 1165 | ZKT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 897 | ZLT 75 P | 75 / 50 | 897 |
| ZLT 100 | 100 / 75 | 897 | ZLP 100 P | 100 / 75 | 897 |
| ZLT 125 | 125 / 75 | 897 | ZLP 125 P | 125 / 75 | 897 |
| ZLT 150 | 150 / 125 | 897 | ZLT 150 P | 150 / 125 | 897 |
| ZLT 200 | 200 / 175 | 897 | ZLT 200 P | 200 / 175 | 897 |
| ZLT 250 | 250 / 175 | 897 | ZLT 250 P | 250 / 175 | 897 |
| ZLT 300 | 300 / 275 | 897 | ZLT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 800 | ZNT 75 P | 75 / 50 | 800 |
| ZNT 100 | 100 / 75 | 800 | ZNP 100 P | 100 / 75 | 800 |
| ZNT 125 | 125 / 75 | 800 | ZNP 125 P | 125 / 75 | 800 |
| ZNT 150 | 150 / 125 | 800 | ZNT 150 P | 150 / 125 | 800 |
| ZNT 200 | 200 / 175 | 800 | ZNT 200 P | 200 / 175 | 800 |
| ZNT 250 | 250 / 175 | 800 | ZNT 250 P | 250 / 175 | 800 |
| ZNT 300 | 300 / 275 | 800 | ZNT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 800 | ZPT 75 P | 75 / 50 | 800 |
| ZPT 100 | 100 / 75 | 800 | ZPP 100 P | 100 / 75 | 800 |
| ZPT 125 | 125 / 75 | 800 | ZPP 125 P | 125 / 75 | 800 |
| ZPT 150 | 150 / 125 | 800 | ZPT 150 P | 150 / 125 | 800 |
| ZPT 200 | 200 / 175 | 800 | ZPT 200 P | 200 / 175 | 800 |
| ZPT 250 | 250 / 175 | 800 | ZPT 250 P | 250 / 175 | 800 |
| ZPT 300 | 300 / 275 | 800 | ZPT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 800 | ZRT 75 P | 75 / 50 | 800 |
| ZRT 100 | 100 / 75 | 800 | ZRP 100 P | 100 / 75 | 800 |
| ZRT 125 | 125 / 75 | 800 | ZRP 125 P | 125 / 75 | 800 |
| ZRT 150 | 150 / 125 | 800 | ZRT 150 P | 150 / 125 | 800 |
| ZRT 200 | 200 / 175 | 800 | ZRT 200 P | 200 / 175 | 800 |
| ZRT 250 | 250 / 175 | 800 | ZRT 250 P | 250 / 175 | 800 |
| ZRT 300 | 300 / 275 | 800 | ZRT 300 P | 300 / 275 | 800 |
Blaty POLAK wykonane są z drewna. Drewno jest materiałem naturalnym, dlatego też pod wpływem zmian temperatury czy wilgotności płyty mogą się lekko wyginać, pomimo zachowania szczególnej ostrożności w ich powierzchni. Stabilność kształtu blatu gwarantowana jest przy wilgotności względnej powietrza na poziomie 50 - 60%. Drewniane blaty stołów zdecydowanie nie powinny mieć bezpośredniego kontaktu z wodą i są przeznaczone wyłącznie do użytku wewnętrznego. Również kolor desek może nieznacznie różnić się od siebie, w zależności od użytego drewna wsadowego.
Specjalne kołki - nakrętki z gwintem wewnętrznym i zewnętrznym służą do mocowania nóg stołów roboczych lub szafek szufladowych do płyt. Po prawidłowym zmontowaniu płyty i wykonaniu otworów, te kołki z gwintem zewnętrznym wkręca się w płytę. Gwint wewnętrzny służy do łączenia płyty drewnianej z nogami, szafkami z szufladami itp. za pomocą standardowej śruby z gwintem metrycznym.
< /a>Płyta łącząca z drewna bukowego
| Wytrzymałość planszy | Szerokość tablicy | 1200 | 1500 | 2000 | 2500 | |||||||||||||||||
| 40 | głębokość 700 | D1274-01 | D1574-01 | D2074-01 | D2574-01 | |||||||||||||||||
| 40 | głębokość 800 | D1584-01 | D2084-01 | D2584-01 | ||||||||||||||||||
| 50 | głębokość 700 | D1575-01 | D2075-01 | D2575-01 | ||||||||||||||||||
| 50 | głębokość 800 | D1585-01 | D2085-01 | D2585-01 | ||||||||||||||||||
 < /a> |
Multipleks z desek bukowych
|
< /a>
< /a>
< /a>
