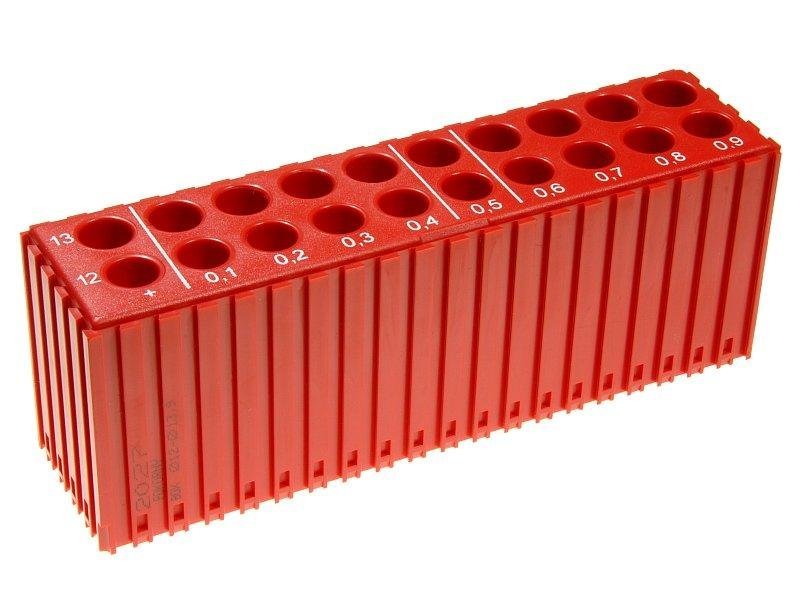

Plastikowe pudełko do przechowywania wierteł D12-D13.9
Plastikowe pudełko do przechowywania wierteł D12-D13.9 - 1
Plastikowe pudełko do przechowywania wierteł D12-D13.9 - 2
Plastikowe pudełko do przechowywania wierteł D12-D13.9 - 3

Plastikowe pudełko do przechowywania wierteł D12-D13.9

Kod: 2027 D12-D13.9

Skrzynia przeznaczona jest do przechowywania wierteł o średnicach 12-13,9 mm. Stopniowanie poszczególnych średnic otworów ułatwia pełny opis i parametry

Dostępność:
1 szt w magazynie

23,00 Zł 28,29 Zł z VAT

Liczba sztuk

Opis i parametry techniczne

Plastikowe pudełko do przechowywania wierteł D12-D13.9

Skrzynia przeznaczona jest do przechowywania wierteł o średnicach 12-13,9 mm. Stopniowanie poszczególnych średnic otworów ułatwia i przyspiesza odnalezienie i ponowne włożenie wiertła na swoje miejsce. Głębokość wnęki 34–38 mm, kolor czerwony RAL 3020.


Wymiar D: 202 mm
Rozmiar S: 52 mm
Wymiar V: 72 mm
Wymiar w: 70 mm
Liczba ubytków: 20
Gwarancja (lata): 2
Producent:

Dopasowane akcesoria

Podobne produkty

Plastikowe pudełko do przechowywania wierteł D1-D13,5
  • W magazynie
Kraj pochodzenia

Kod: 2028 D1-D13.5

Plastikowe pudełko do przechowywania wierteł D1-D13,5

23,00 Zł bez podatku VAT

(28,29 Zł z VAT)

Kup teraz

Pudełko przeznaczone jest do przechowywania wierteł o średnicy 1-13,5 mm i posiada 3 specjalne wnęki na wiertła 3,2, 4,3 i 6,8 mm do otworów z gwintem wewnętrznym oraz jedno wnękę na pierścień zaciskowy. Stopniowanie średnic poszczególnych otworów w krokach co 0,5 mm ułatwia i przyspiesza znalezienie i wymianę wiertła. Głębokość wnęki: 12–37 mm, kolor czerwony RAL 3020.

Informacje / dokumenty

  • JAK PUDEŁKO
  • SKRZYNKI ŁĄCZĄCE
  • Dostępne kolory

System skrzynek modułowych służy do uporządkowanego i przejrzystego przechowywania narzędzi w miejscach pracy i magazynach.

Obsługiwane systemy mocowania

  • chwyt cylindryczny
  • Stożki MORSE’a
  • Stożki ISO-SK
  • ABS i ABS-N
  • HSK, KM, WDX, UTS
  • KAPTO
  • Zaciski VDI

Pola specjalne

W skład systemu wchodzą specjalne komponenty do:
  • toczenie noży
  • tulejki
  • zestawy wierteł
  • wątki
  • klucze do śrub IMBUS
  • uchwyty elektrod

Pudełka wykonane są z materiału ABS w dwóch kolorach czerwonym (RAL 3020) i niebieskim (RAL 5015). Szczegółowy opis poszczególnych części znajdziesz w katalogu internetowym.

System blokowy

„Próbka „Próbka
Próbka 1 Przykład 2

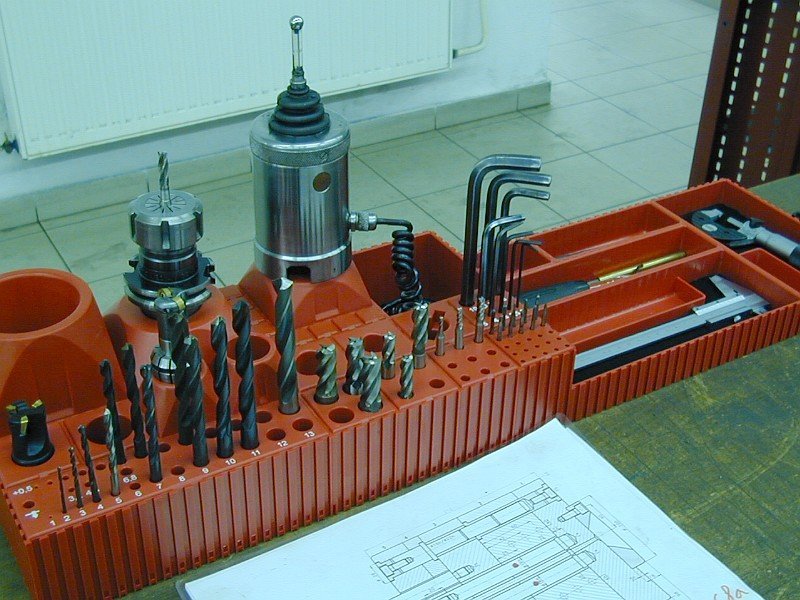

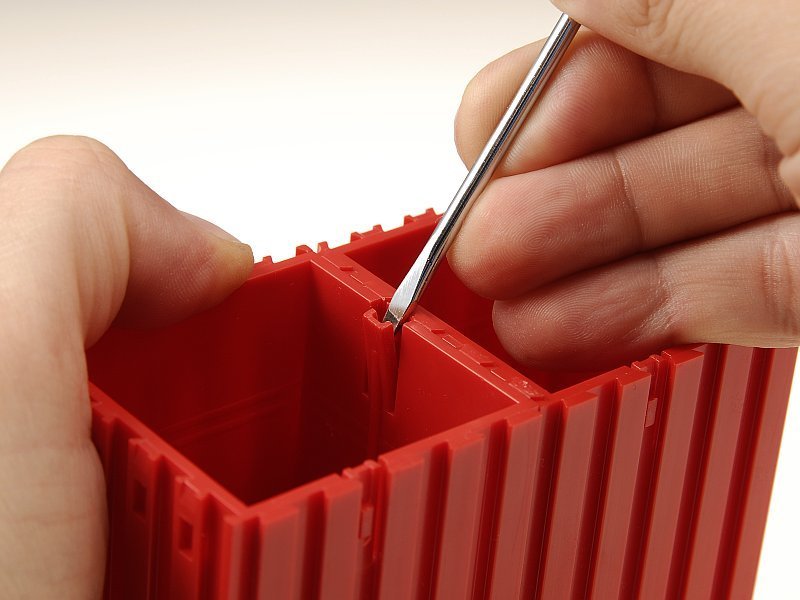

Pudełka zaprojektowano jako bardzo różnorodny zestaw warsztatowy. Łączy się je za pomocą rowka na jaskółczy ogon w dowolnym zespole. Aby zapobiec demontażowi zespołu, zastosowano bezpiecznik. Jeśli zajdzie potrzeba ponownego demontażu zespołu, należy najpierw zwolnić bezpiecznik poszczególnych części.

Wszystkie części zestawu można łączyć nie tylko ze sobą, ale także z pudełkami, panelami i elementami rozszerzeń.

Podczas tworzenia raportów postępuj zgodnie z instrukcjami. Szczególnie ważne jest zachowanie prawidłowej orientacji części zestawu podczas montażu. Nieprawidłowa orientacja uniemożliwi podłączenie innych części.

Instrukcję możesz pobrać tutaj!

Komponenty specjalne

Wśród elementów zestawu znajdziesz specjalne pudełka na zestawy wierteł oraz pudełka do przechowywania kluczy IMBUS lub uchwytu elektrody.

Wpust wpustowy „Bezpiecznik
Wpust Bezpiecznik elastyczny

W pudełkach na wiertła średnice wnęk do przechowywania są wyskalowane co 0,1 mm i posiadają etykiety. Opis przyspiesza odnalezienie potrzebnego wiertła, a stopniowanie pomaga prawidłowo umieścić wiertło na właściwym miejscu.

Dla zestawów wierteł Dla kluczy IMBUS
Do zestawów wierteł Dla kluczy IMBUS

Na każdym pudełku znajdziesz cztery różne rogi. Tylko jeden z nich ma kształt strzałki i nazywany jest narożnikiem pozycjonującym.

Najpierw obróć prawidłowo każdy element systemu przed podłączeniem go do zespołu. Narożnik pozycjonujący powinien wskazywać dolny (lub bliższy) lewy róg powstałego zespołu (patrz rys. 2).


2) Popraw kolejność połączeń

1. Nieuporządkowane pola 2. Poprawnie obrócone pudełka
1. Niechlujne pudełka 2. Prawidłowo ustrzelone skrzynki

Tworząc zestaw, zawsze najpierw połącz poszczególne pudełka z całością w kierunku poprzecznym od lewej do prawej (kierunek 1). Jeśli rząd jest wystarczająco szeroki, możesz połączyć inne części w kierunku wzdłużnym od przodu do tyłu (lub od dołu do góry, kierunek 2).

Przestrzeganie prawidłowej kolejności połączeń oznacza, że ​​zaczynasz od lewego (lub lewego dolnego) narożnika złożenia i kończysz w prawym górnym (prawym górnym) rogu złożenia.

jak-na-boxy-cz.pdf (1,11 MB) - Instrukcja łączenia skrzynek do druku
