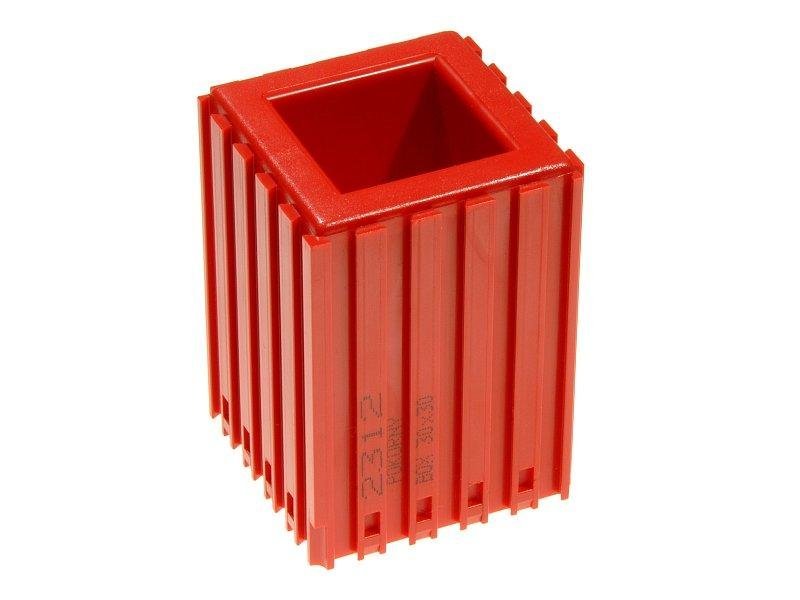

Plastikowy stojak CNC do przechowywania noży tokarskich 30 x 30

Łóżko z profilem uchwytowym 30 x 30. Główną zaletą jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pomocą połączenia na jaskółczy ogon. Do wyboru czerwony RAL 3020 lub niebieski RAL 5015.

Wymiar D: 52 mm
Rozmiar S: 52 mm
Wymiar V: 72 mm
Wymiar d: 30.4 mm
Wymiar s: 30.4 mm
Wymiar w: 70 mm
Wymiar godz: 66 mm
Liczba ubytków: 0
Gwarancja (lata): 2
Producent:

Dopasowane akcesoria

Podobne produkty

Informacje / dokumenty

  • JAK PUDEŁKO
  • SKRZYNKI ŁĄCZĄCE
  • Dostępne kolory

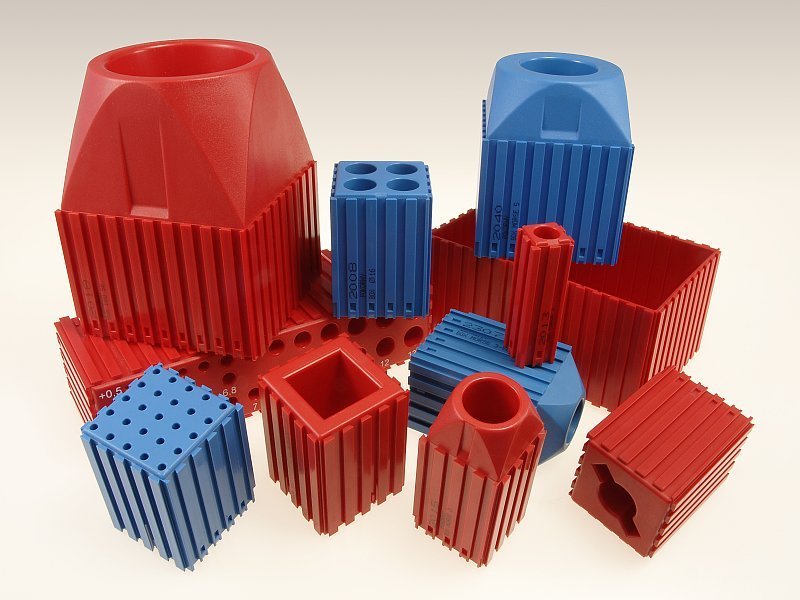

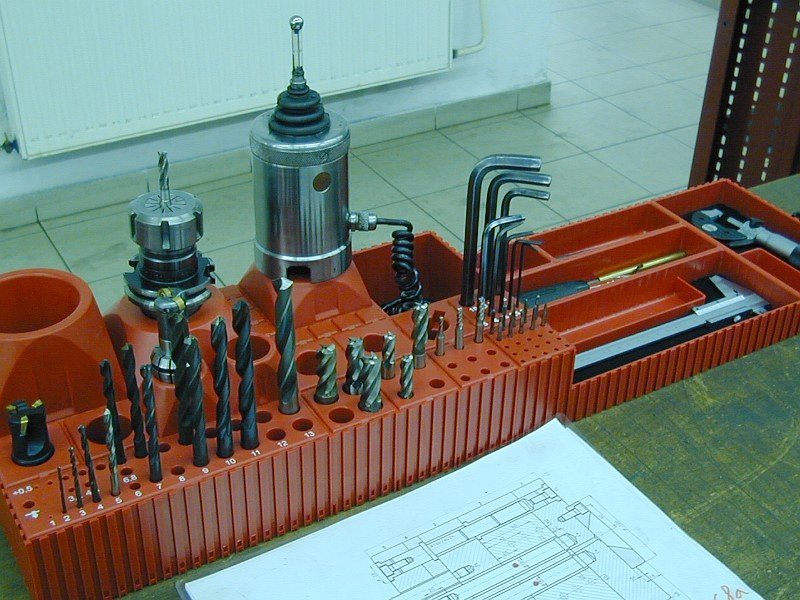

System skrzynek modułowych służy do uporządkowanego i przejrzystego przechowywania narzędzi w miejscach pracy i magazynach.

Obsługiwane systemy mocowania

  • chwyt cylindryczny
  • Stożki MORSE’a
  • Stożki ISO-SK
  • ABS i ABS-N
  • HSK, KM, WDX, UTS
  • KAPTO
  • Zaciski VDI

Pola specjalne

W skład systemu wchodzą specjalne komponenty do:
  • toczenie noży
  • tulejki
  • zestawy wierteł
  • wątki
  • klucze do śrub IMBUS
  • uchwyty elektrod

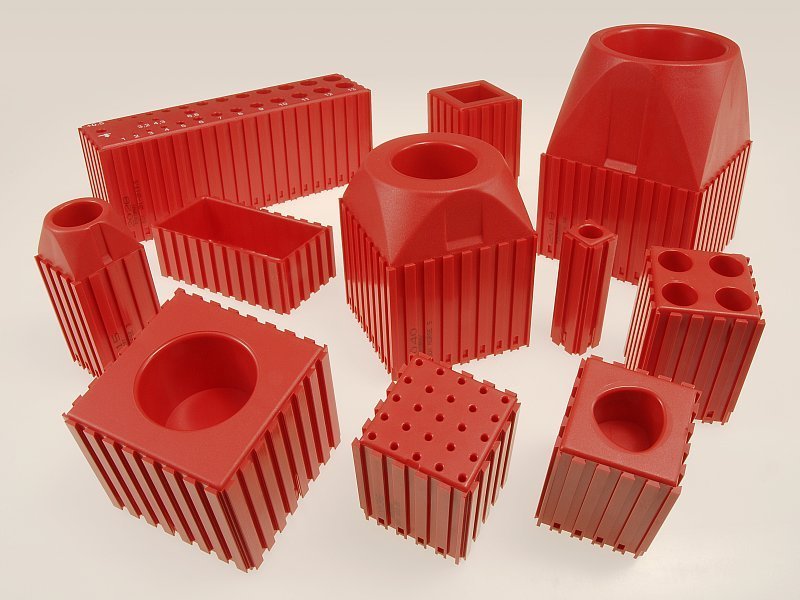

Pudełka wykonane są z materiału ABS w dwóch kolorach czerwonym (RAL 3020) i niebieskim (RAL 5015). Szczegółowy opis poszczególnych części znajdziesz w katalogu internetowym.

System blokowy

„Próbka „Próbka
Próbka 1 Przykład 2

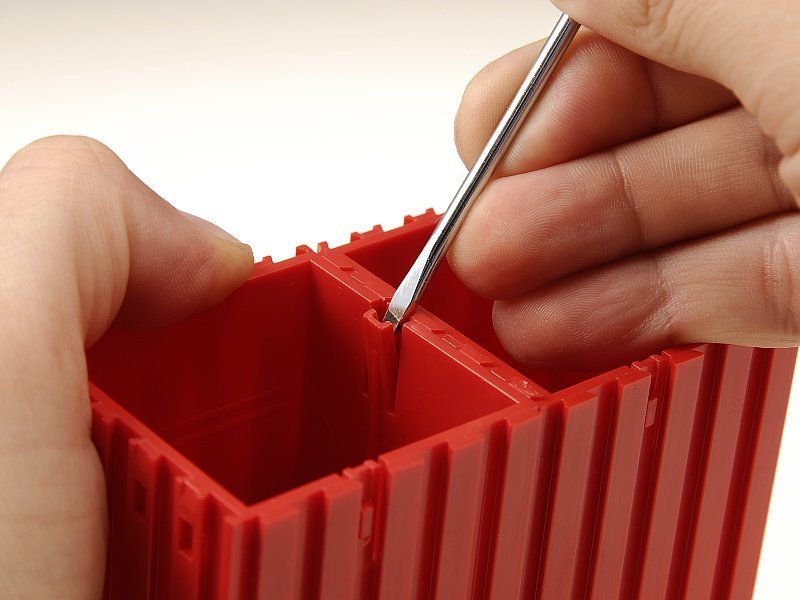

Pudełka zaprojektowano jako bardzo różnorodny zestaw warsztatowy. Łączy się je za pomocą rowka na jaskółczy ogon w dowolnym zespole. Aby zapobiec demontażowi zespołu, zastosowano bezpiecznik. Jeśli zajdzie potrzeba ponownego demontażu zespołu, należy najpierw zwolnić bezpiecznik poszczególnych części.

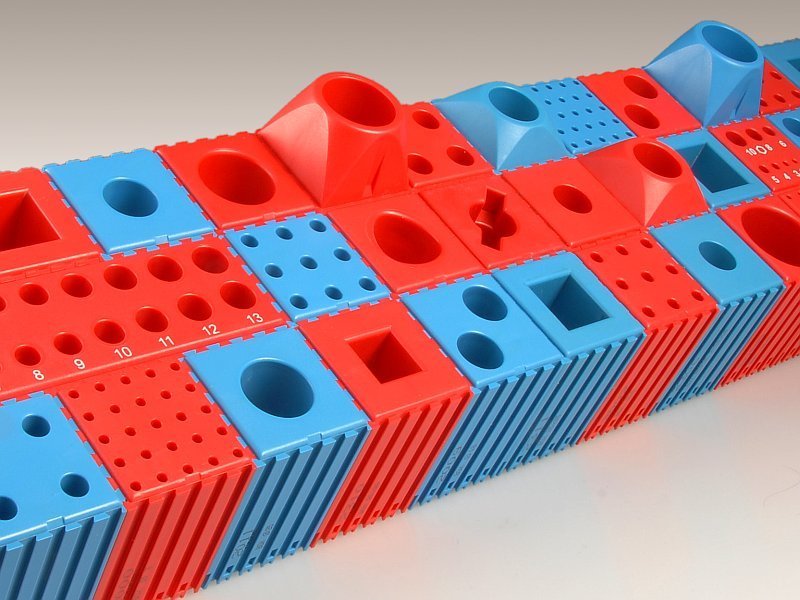

Wszystkie części zestawu można łączyć nie tylko ze sobą, ale także z pudełkami, panelami i elementami rozszerzeń.

Podczas tworzenia raportów postępuj zgodnie z instrukcjami. Szczególnie ważne jest zachowanie prawidłowej orientacji części zestawu podczas montażu. Nieprawidłowa orientacja uniemożliwi podłączenie innych części.

Instrukcję możesz pobrać tutaj!

Komponenty specjalne

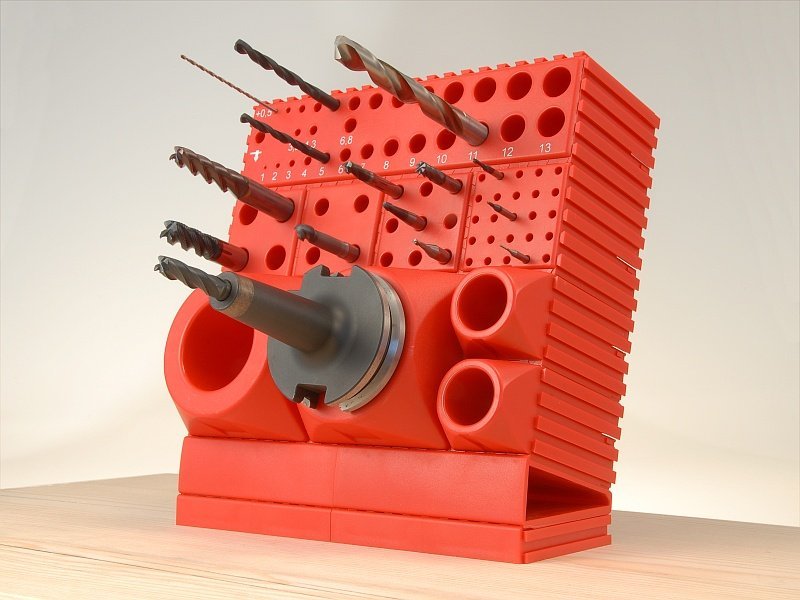

Wśród elementów zestawu znajdziesz specjalne pudełka na zestawy wierteł oraz pudełka do przechowywania kluczy IMBUS lub uchwytu elektrody.

Wpust wpustowy „Bezpiecznik
Wpust Bezpiecznik elastyczny

W pudełkach na wiertła średnice wnęk do przechowywania są wyskalowane co 0,1 mm i posiadają etykiety. Opis przyspiesza odnalezienie potrzebnego wiertła, a stopniowanie pomaga prawidłowo umieścić wiertło na właściwym miejscu.

Dla zestawów wierteł Dla kluczy IMBUS
Do zestawów wierteł Dla kluczy IMBUS

Na każdym pudełku znajdziesz cztery różne rogi. Tylko jeden z nich ma kształt strzałki i nazywany jest narożnikiem pozycjonującym.

Najpierw obróć prawidłowo każdy element systemu przed podłączeniem go do zespołu. Narożnik pozycjonujący powinien wskazywać dolny (lub bliższy) lewy róg powstałego zespołu (patrz rys. 2).


2) Popraw kolejność połączeń

1. Nieuporządkowane pola 2. Poprawnie obrócone pudełka
1. Niechlujne pudełka 2. Prawidłowo ustrzelone skrzynki

Tworząc zestaw, zawsze najpierw połącz poszczególne pudełka z całością w kierunku poprzecznym od lewej do prawej (kierunek 1). Jeśli rząd jest wystarczająco szeroki, możesz połączyć inne części w kierunku wzdłużnym od przodu do tyłu (lub od dołu do góry, kierunek 2).

Przestrzeganie prawidłowej kolejności połączeń oznacza, że ​​zaczynasz od lewego (lub lewego dolnego) narożnika złożenia i kończysz w prawym górnym (prawym górnym) rogu złożenia.

jak-na-boxy-cz.pdf (1,11 MB) - Instrukcja łączenia skrzynek do druku
