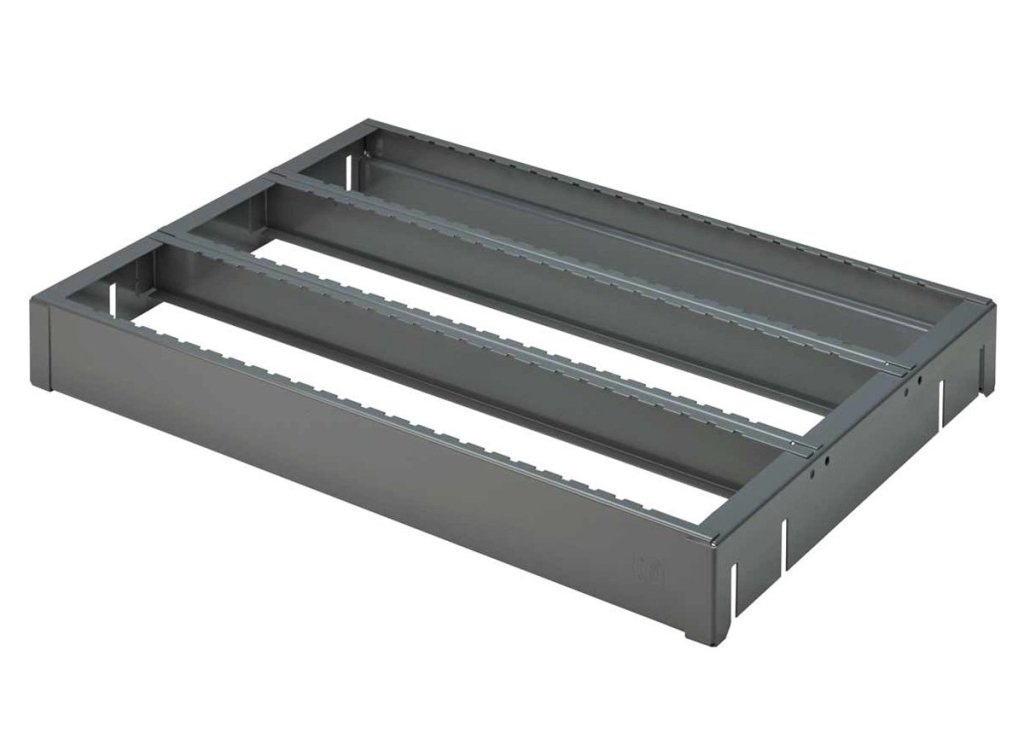

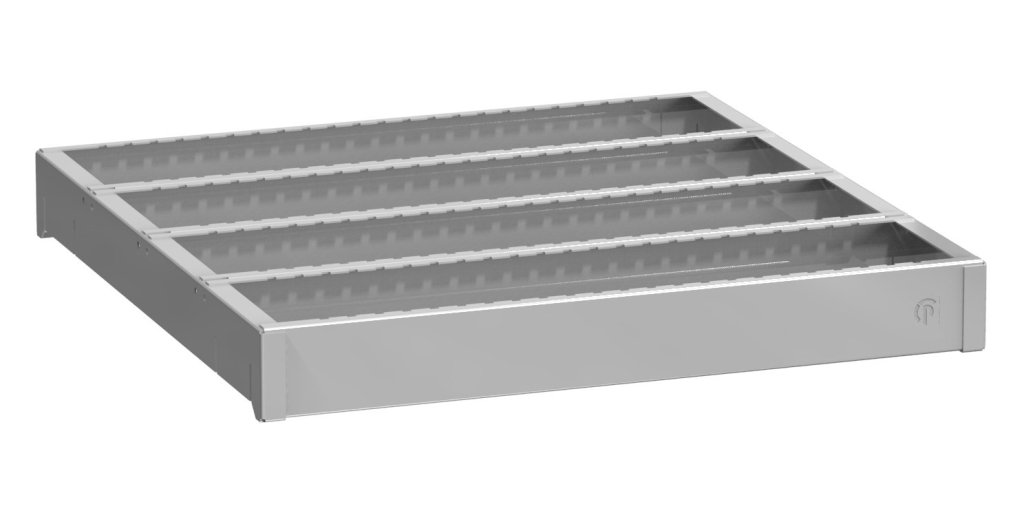

Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D
Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D - 1
Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D - 2
Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D - 3
Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D - 4

Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D

Kod: NCNRZ5427

Rama narzędziowa w szufladach do przechowywania narzędzi NC, wymiary 54 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. pełny opis i parametry

Próbka koloru

Produkt realizowany na zamówienie. Szacowany czas dostawy: 2 - 6 tygodni (uzależniony od dostępności u producenta).

259,00 Zł Oszczędzasz 10,00 Zł

249,00 Zł 306,27 Zł z VAT

Liczba sztuk

Najpierw wybierz parametry

Opis i parametry techniczne

Rama narzędziowa do szuflad 54 x 27D

Rama narzędziowa w szufladach do przechowywania narzędzi NC, wymiary 54 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia przechowywanie w szufladzie wysokości ramy w zależności od długości trzpieni mocujących narzędzie. Wybór szaf znajdziesz tutaj.

Tento rám je určen do zásuvkových skříní ZC 54 x 27D, výběr skříní naleznete zde.
Počet plastových držáků v nástrojových rámech podle jejich velikosti
Typ držáku 36 x 27D 54 x 27D 36 x 36D 54 x 36D
ISO 30 24 39 32 52
ISO 40 24 39 32 52
ISO 50 15 21 20 28
HSK 32 24 39 32 52
HSK 40 24 39 32 52
HSK 50 24 39 32 52
HSK 63 24 39 32 52
HSK 80 15 21 20 28
HSK 100 15 21 20 28
VDI 30 15 21 20 28
VDI 40 15 21 20 28
VDI 50 15 21 20 28
ABS 25 15 21 20 28
ABS 32 15 21 20 28
ABS 40 15 21 20 28
ABS 50 15 21 20 28
ABS 63 15 21 20 28
CAPTO 3 15 21 20 28
CAPTO 4 15 21 20 28
CAPTO 5 15 21 20 28
UNI 15 21 20 28
Počet dřevěných držáků v nástrojových rámech

3 3 4 4



Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!





Velikost zásuvky Objednací číslo W mm D mm H mm
36 x 27D
 NCNRZ3627 593 448 74
54 x 27D
 NCNRZ5427 901 448 74
36 x 36D
 NCNRZ3636 593 597 74
54 x 36D
 NCNRZ5436 901 597
 74
Součástí každého rámu je sada zavěšovacích držáků
Výška čela zásuvky A mm Maximální délka upínacího trnu nástroje B mm
Poloha 1
 Poloha 2
 Poloha 3
 Poloha 4
 Poloha 5
75 90 X X X X
100 90 X X X X
125 90 X X X X
150 90 120 150 X X
200 90 170 200 X X
250 90 170 200 X X
300 90 270 300 150 180

Poloha 1

Poloha 2

Poloha 3

Poloha 4

Poloha 5

Závěsný držák nástrojových rámů do zásuvek

Informujemy, że od dnia 15.05.2025 nastąpiły zmiany konstrukcyjne w produktach marki Polak. Jeśli potrzebują Państwo, aby zamówiony produkt był kompatybilny z wyrobami zakupionymi przed wspomnianą datą, prosimy o zamieszczenie takiej informacji w uwagach do zamówienia.

Rozmiar: 54x27
Nośność: 70 kg
Waga: 5.8 kg
Gwarancja (lata): 2
Producent:

Dopasowane akcesoria

Plastikowy stojak narzędziowy CNC ISO 30
  • W magazynie
Kraj pochodzenia

Kod: NCISO30

Plastikowy stojak narzędziowy CNC ISO 30

21,00 Zł bez podatku VAT

(25,83 Zł z VAT)

Kup teraz

Uchwyt przeznaczony jest do przechowywania i przechowywania ścisków, przecinaków, wierteł i innych narzędzi z chwytem stożkowym ISO 30. Wykonany jest z odpornego na uderzenia tworzywa ABS i mocowany jest w nośnikach lub ramach narzędziowych za pomocą dwóch bezpieczników.

Plastikowy stojak narzędziowy CNC ISO 40
  • W magazynie
Kraj pochodzenia

Kod: NCISO40

Plastikowy stojak narzędziowy CNC ISO 40

22,00 Zł bez podatku VAT

(27,06 Zł z VAT)

Kup teraz

Uchwyt przeznaczony jest do przechowywania i przechowywania ścisków, przecinaków, wierteł i innych narzędzi z chwytem stożkowym ISO 40. Wykonany jest z odpornego na uderzenia tworzywa ABS i mocowany jest w nośnikach lub ramach narzędziowych za pomocą dwóch bezpieczników.

Plastikowy stojak narzędziowy CNC ISO 50
  • W magazynie
Kraj pochodzenia

Kod: NCISO50

Plastikowy stojak narzędziowy CNC ISO 50

25,00 Zł bez podatku VAT

(30,75 Zł z VAT)

Kup teraz

Uchwyt przeznaczony jest do przechowywania i przechowywania ścisków, przecinaków, wierteł i innych narzędzi z chwytem stożkowym ISO 50. Wykonany jest z odpornego na uderzenia tworzywa ABS i mocowany jest w nośnikach lub ramach narzędziowych za pomocą dwóch bezpieczników.

Uchwyt stempla Trumpf 1, 2 kompletny
Kraj pochodzenia

Kod: NCW54TR3

Uchwyt stempla Trumpf 1, 2 kompletny

164,00 Zł bez podatku VAT

(201,72 Zł z VAT)

Kup teraz

Drewniany uchwyt do przechowywania narzędzi wykrawających systemu Trumpf. Rozmiar 54D, całkowite wymiary uchwytu (szerokość x głębokość) wynoszą 855 x 142 mm, liczba pozycji wynosi 24. Kompletny montaż drewnianego uchwytu jest przechowywany w ramach narzędziowych i nośnikach narzędzi.

Organizer uniwersalny
Kraj pochodzenia

Kod: NCW54UNI

Organizer uniwersalny

157,00 Zł bez podatku VAT

(193,11 Zł z VAT)

Kup teraz

Drewniany uchwyt do przechowywania uniwersalnych narzędzi NC z pomocniczą siatką orientacyjną do indywidualnych rozwiązań. Rozmiar 54D, całkowite wymiary uchwytu (szerokość x głębokość) to 855 x 142 mm, liczba pozycji to 164. Kompletny montaż drewnianego uchwytu jest przechowywany w ramach narzędziowych i nośnikach narzędzi.

Organizer tulejowy ER 16
Kraj pochodzenia

Kod: NCW54ER16

Organizer tulejowy ER 16

164,00 Zł bez podatku VAT

(201,72 Zł z VAT)

Kup teraz

Drewniany uchwyt tulejowy ER 16 kompletny. Rozmiar 54D, wymiary całkowite uchwytu (szerokość x głębokość) to 855 x 142 mm, ilość pozycji to 110, średnica otworu to 15 mm. Kompletny zespół drewnianego uchwytu jest przechowywany w ramach narzędzi i nośnikach narzędzi.

Organizer tulejowy ER 25
Kraj pochodzenia

Kod: NCW54ER25

Organizer tulejowy ER 25

164,00 Zł bez podatku VAT

(201,72 Zł z VAT)

Kup teraz

Drewniany uchwyt zaciskowy ER 25 w komplecie. Rozmiar 54D, wymiary całkowite uchwytu (szerokość x głębokość) to 855 x 142 mm, ilość pozycji to 68, średnica otworu to 25 mm. Kompletny zespół drewnianego uchwytu jest przechowywany w ramach narzędzi i nośnikach narzędzi.

Organizer tulejowy ER 32
Kraj pochodzenia

Kod: NCW54ER32

Organizer tulejowy ER 32

164,00 Zł bez podatku VAT

(201,72 Zł z VAT)

Kup teraz

Drewniany uchwyt zaciskowy ER 32 w komplecie. Rozmiar 54D, wymiary całkowite uchwytu (szerokość x głębokość) to 855 x 142 mm, ilość pozycji to 50, średnica otworu to 32 mm. Kompletny zespół drewnianego uchwytu jest przechowywany w ramach narzędzi i nośnikach narzędzi.

Organizer tulejowy ER 40
Kraj pochodzenia

Kod: NCW54ER40

Organizer tulejowy ER 40

164,00 Zł bez podatku VAT

(201,72 Zł z VAT)

Kup teraz

Drewniany uchwyt zaciskowy ER 40 w komplecie. Rozmiar 54D, wymiary całkowite uchwytu (szerokość x głębokość) to 855 x 142 mm, ilość pozycji to 32, średnica otworu to 40 mm. Kompletny zespół drewnianego uchwytu jest przechowywany w ramach narzędzi i nośnikach narzędzi.

Podobne produkty

Rama narzędziowa do szaf NC, wózków i stojaków
Kraj pochodzenia

Kod: NCNR5427

Rama narzędziowa do szaf NC, wózków i stojaków

249,00 Zł bez podatku VAT

(306,27 Zł z VAT)

Kup teraz

Rama narzędziowa do szaf NC, wózków i stojaków stołowych, rozmiar 36 x 27D, 36 x 36D lub 54 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia regulację kąta nachylenia oprawki narzędzia.

Ramka narzędziowa do narzędzi NC w nasadkach 36 x 27D
Kraj pochodzenia

Kod: NCNRZ3627

Ramka narzędziowa do narzędzi NC w nasadkach 36 x 27D

191,00 Zł bez podatku VAT

(234,93 Zł z VAT)

Kup teraz

Rama narzędziowa w szufladach do przechowywania narzędzi NC, rozmiar 36 x 27D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia przechowywanie w szufladzie wysokości ramy w zależności od długości trzpieni mocujących narzędzie. Wybór szaf znajdziesz tutaj.

Ramka narzędziowa do narzędzi NC w nasadkach 36 x 36D
Kraj pochodzenia

Kod: NCNRZ3636

Ramka narzędziowa do narzędzi NC w nasadkach 36 x 36D

211,00 Zł bez podatku VAT

(259,53 Zł z VAT)

Kup teraz

Rama narzędziowa w szufladach do przechowywania narzędzi NC, rozmiar 36 x 36D. W zestawie zestaw uchwytów wielofunkcyjnych. Plastikowe i drewniane uchwyty narzędziowe są wkładane i mocowane w ramie. Wielofunkcyjny uchwyt umożliwia przechowywanie w szufladzie wysokości ramy w zależności od długości trzpieni mocujących narzędzie. Wybór szafek można znaleźć tutaj.

Informacje / dokumenty

  • KATALOGI DO POBRANIA
  • INTELIGENTNE MEBLE POLK
  • Wszystko o systemie NC POLAK
  • Szafki z szufladami POLAK
  • Blaty robocze POLAK
  • Systemy zamknięć POLAK

Katalog mebli warsztatowych 2018

W nowym katalogu znajdziesz na 280 stronach ponad 2000 pozycji mebli warsztatowych. Twórcy firmy przesunęli meble warsztatowe POLAK nieco dalej. Wierzymy, że ich kreatywność i energia, zainwestowane we własną produkcję oryginalnych produktów, przyniosą maksymalne zadowolenie naszym klientom.

Katalog POLAK 2018Współczesny wirtualny świat nie może być dziś ignorowany, dlatego wraz z nowym Katalogiem Mebli Warsztatowych 2018 w klasycznej formie drukowanej, który możesz u nas zamówić, ruszył także katalog elektroniczny, który przynosi jeszcze więcej informacji , instrukcje, porady, porady, filmy i mnóstwo innych gadżetów. Poniższe linki umożliwiają pobranie katalogu w formacie PDF (rozmiar 41,5 MB) lub bezpośrednie przeglądanie e-katalogu online.


POBIERZ KATALOG PDF

PRZEGLĄDAJ E-KATALOG




Katalog POLAK 2018Produkty marki POLAK wyposażone są w kod QR lub NFC, który umożliwia szybkie powiązanie produktu z ważnymi informacjami zgromadzonymi na unikalnym portalu smfu.eu. Tutaj znajdziesz szczegółowe instrukcje, porady, wyjaśnienia, a także możesz skontaktować się z pracownikami POLAK CZ.

Katalog, całą dokumentację produktu, instrukcje, filmy, wskazówki i porady można znaleźć na stronie www.smfu.eu

Inteligentne meble POLAK

Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:

  • bezpečné a šetrné uložení drahých nástrojů
  • jednoduchá, ale velmi odolná konstrukce
  • optimální využití vašeho pracovního prostoru
  • modulární systém, se kterým můžete neustále růst
  • bezpečnost a uživatelský komfort

Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.

Popisné štítky dřevěných držáků:

Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát.

Funkce Chytrý nábytek:

Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce.

Systém identifikace otvorů:

Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic.

Pomocné orientační mřížky:

Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích.

Pojistky plastových držáků:

Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku.

Multifunkční držák:

Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič).

Pojistka dřevěných držáků:

Slouží k bezpečné fixaci dřevěného držáku v rámu.

Sorpční textilie:

S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2.

SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ

V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.

Počet plastových držáků v nástrojových rámech Počet plastových držáků v nosičích
Typ držáku 36 x 27D 54 x 27D 36 x 36D 54 x 36D 36D 54D Typ držáku
ISO 30 24 39 32 52 8 13 ISO 30
ISO 40 24 39 32 52 8 13 ISO 40
ISO 50 15 21 20 28 5 7 ISO 50
HSK 32 24 39 32 52 8 13 HSK 32
HSK 40 24 39 32 52 8 13 HSK 40
HSK 50 24 39 32 52 8 13 HSK 50
HSK 63 24 39 32 52 8 13 HSK 63
HSK 80 15 21 20 28 5 7 HSK 80
HSK 100 15 21 20 28 5 7 HSK 100
VDI 30 15 21 20 28 5 7 VDI 30
VDI 40 15 21 20 28 5 7 VDI 40
VDI 50 15 21 20 28 5 7 VDI 50
ABS 25 15 21 20 28 5 7 ABS 25
ABS 32 15 21 20 28 5 7 ABS 32
ABS 40 15 21 20 28 5 7 ABS 40
ABS 50 15 21 20 28 5 7 ABS 50
ABS 63 15 21 20 28 5 7 ABS 63
CAPTO 3 15 21 20 28 5 7 CAPTO 3
CAPTO 4 15 21 20 28 5 7 CAPTO 4
CAPTO 5 15 21 20 28 5 7 CAPTO 5
UNI 15 21 20 28 5 7 UNI
Počet dřevěných držáků v nástrojových rámech Počet dřevěných držáků v nosičích
3 3 4 4 1 1

Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.

Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.



DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ

Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.

Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.

Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!



Držák univerzální:

Obrázek Nástrojový systém Objednací číslo W x D mm
Univerzální NCUNI 102 x 140
Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže).



DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ

Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Držák univerzální kompletní:

Obrázek Velikost Objednací číslo W x D mm Počet pozic
36D NCW36UNI 550 x 142
 104
54D NCW54UNI 855 x 142 164
Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek.
Kompletní sestava vložená do nástrojového rámu



DRŽÁKY DĚROVACÍCH NÁSTROJŮ

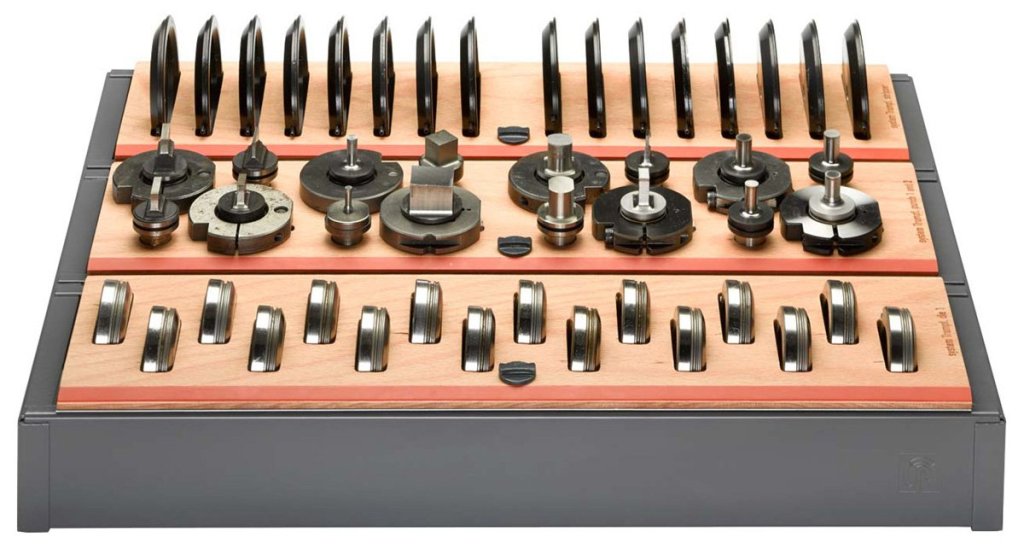

Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Držák univerzální kompletní:

Obrázek Velikost Objednací číslo

W x D mm

Počet pozic

kazeta
36D NCW36TR1 550 x 142
 3
54D NCW54TR1 855 x 142 4
Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek.



Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.



Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.



Držák stanice A kompletní Velikost Objednací číslo

W x D mm

Počet pozic

stanice    razník    matrice    stěrač

36D NCW36TH1 550 x 142
 5            10            10            10
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

Držák stanice B kompletní Velikost Objednací číslo

W x D mm

Počet pozic

stanice    razník    matrice    stěrač

36D NCW36TH2 550 x 142
 3             3             6             6
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.

Držák stanice C kompletní Velikost Objednací číslo

W x D mm

Počet pozic

stanice    razník    matrice    stěrač

36D NCW36TH3 550 x 142
 3             -             3             3
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.



NC ZÁSUVKOVÉ SKLADOVÁNÍ

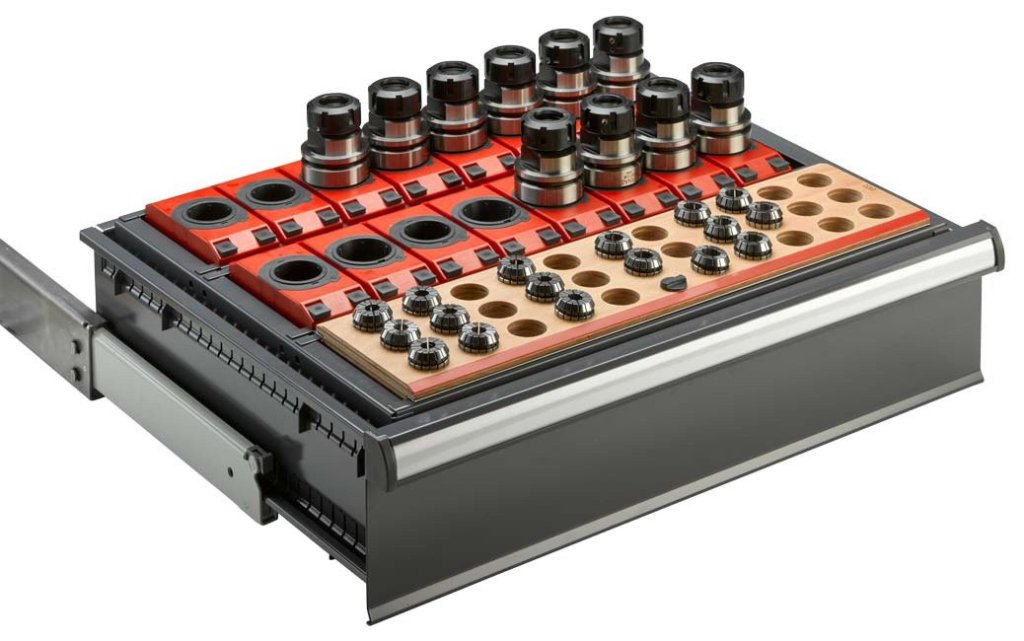

Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.



Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!




Nástrojový rám do zásuvky

Obrázek Velikost zásuvky Objednací číslo W mm D mm H mm
36 x 27D
 NCNRZ3627 593 448 74
54 x 27D
 NCNRZ5427 901 448 74
36 x 36D
 NCNRZ3636 593 597 74
54 x 36D
 NCNRZ5436 901 597
 74
Sada zavěšovacích držáků
Výška čela zásuvky A mm Maximální délka upínacího trnu nástroje B mm
Poloha 1
 Poloha 2
 Poloha 3
 Poloha 4
 Poloha 5
75 90 X X X X
100 90 X X X X
125 90 X X X X
150 90 120 150 X X
200 90 170 200 X X
250 90 170 200 X X
300 90 270 300 150 180

Poloha 1

Poloha 2

Poloha 3

Poloha 4

Poloha 5

Závěsný držák nástrojových rámů do zásuvek

Zásuvkové skříně POLAK

Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.

TECHNICKÉ ÚDAJE ZÁSUVEK:


Jednoduchý výsuv E:

  • kvalitní mechanismus na kuličkových ložiscích
  • nosnost zásuvek 70 kg a výsuv 88%
  • vodící lišty jsou v bocích korpusu stavitelné po 25 mm
  • základní typ výsuvu pro zásuvkové skříně



    Plný výsuv T:

    • konstrukce výsuvu zajistí 100% vysunutí zásuvky
    • je tak umožněn přístup k celé ploše zásuvky
    • vodící lišty jsou v bocích korpusu stavitelné po 25 mm
    • plynulý tichý chod, nosnost zásuvky 200 kg

    Pojistka zásuvek:

    • základní výbava zásuvek všech mobilních výrobků
    • ochrana proti samovolnému vysunutí zásuvky
    • pojistkou je možné opatřit všechny zásuvky používané v zásuvkových skříních

    Blokace zásuvek:

    • při vysunutí jedné zásuvky nelze otevřít druhou
    • otevření další zásuvky zablokuje mechanismus centrálního zámku
    • zabrání se tak případnému převrácení skříně dopředu

    Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.

    • typ zásuvky bez pojistky je vhodný pro skříně pevně ustavené
    • pro mobilní kontejnery doporučujeme zásuvky s pojistkou proti samovolnému otevření při pohybu

    Pro zásuvkové skříně a mobilní kontejnery ZA:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZAT 75 75 / 50 897 ZAT 75 P 75 / 50 897
    ZAT 100 100 / 75 897 ZAP 100 P 100 / 75 897
    ZAT 125 125 / 75 897 ZAP 125 P 125 / 75 897
    ZAT 150 150 / 125 897 ZAT 150 P 150 / 125 897
    ZAT 200 200 / 175 897 ZAT 200 P 200 / 175 897
    ZAT 250 250 / 175 897 ZAT 250 P 250 / 175 897
    ZAT 300 300 / 275 897 ZAT 300 P 300 / 275 897



    Pro zásuvkové skříně a mobilní kontejnery ZB:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZBT 75 75 / 50 1090 ZBT 75 P 75 / 50 1090
    ZBT 100 100 / 75 1090 ZBP 100 P 100 / 75 1090
    ZBT 125 125 / 75 1090 ZBP 125 P 125 / 75 1090
    ZBT 150 150 / 125 1090 ZBT 150 P 150 / 125 1090
    ZBT 200 200 / 175 1090 ZBT 200 P 200 / 175 1090
    ZBT 250 250 / 175 1090 ZBT 250 P 250 / 175 1090
    ZBT 300 300 / 275 1090 ZBT 300 P 300 / 275 1090



    Pro zásuvkové skříně a mobilní kontejnery ZC:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZCT 75 75 / 50 1165 ZCT 75 P 75 / 50 1165
    ZCT 100 100 / 75 1165 ZCP 100 P 100 / 75 1165
    ZCT 125 125 / 75 1165 ZCP 125 P 125 / 75 1165
    ZCT 150 150 / 125 1165 ZCT 150 P 150 / 125 1165
    ZCT 200 200 / 175 1165 ZCT 200 P 200 / 175 1165
    ZCT 250 250 / 175 1165 ZCT 250 P 250 / 175 1165
    ZCT 300 300 / 275 1165 ZCT 300 P 300 / 275 1165



    Pro zásuvkové skříně a mobilní kontejnery ZD:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZDT 75 75 / 50 897 ZDT 75 P 75 / 50 897
    ZDT 100 100 / 75 897 ZDP 100 P 100 / 75 897
    ZDT 125 125 / 75 897 ZDP 125 P 125 / 75 897
    ZDT 150 150 / 125 897 ZDT 150 P 150 / 125 897
    ZDT 200 200 / 175 897 ZDT 200 P 200 / 175 897
    ZDT 250 250 / 175 897 ZDT 250 P 250 / 175 897
    ZDT 300 300 / 275 897 ZDT 300 P 300 / 275 897



    Pro zásuvkové skříně a mobilní kontejnery ZE:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZET 75 75 / 50 897 ZET 75 P 75 / 50 897
    ZET 100 100 / 75 897 ZEP 100 P 100 / 75 897
    ZET 125 125 / 75 897 ZEP 125 P 125 / 75 897
    ZET 150 150 / 125 897 ZET 150 P 150 / 125 897
    ZET 200 200 / 175 897 ZET 200 P 200 / 175 897
    ZET 250 250 / 175 897 ZET 250 P 250 / 175 897
    ZET 300 300 / 275 897 ZET 300 P 300 / 275 897



    Pro zásuvkové skříně a mobilní kontejnery ZG:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZGT 75 75 / 50 1165 ZGT 75 P 75 / 50 1165
    ZGT 100 100 / 75 1165 ZGP 100 P 100 / 75 1165
    ZGT 125 125 / 75 1165 ZGP 125 P 125 / 75 1165
    ZGT 150 150 / 125 1165 ZGT 150 P 150 / 125 1165
    ZGT 200 200 / 175 1165 ZGT 200 P 200 / 175 1165
    ZGT 250 250 / 175 1165 ZGT 250 P 250 / 175 1165
    ZGT 300 300 / 275 1165 ZGT 300 P 300 / 275 1165



    Pro zásuvkové skříně a mobilní kontejnery ZH:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZHT 75 75 / 50 897 ZHT 75 P 75 / 50 897
    ZAH 100 100 / 75 897 ZHP 100 P 100 / 75 897
    ZHT 125 125 / 75 897 ZHP 125 P 125 / 75 897
    ZHT 150 150 / 125 897 ZHT 150 P 150 / 125 897
    ZHT 200 200 / 175 897 ZHT 200 P 200 / 175 897
    ZHT 250 250 / 175 897 ZHT 250 P 250 / 175 897
    ZHT 300 300 / 275 897 ZHT 300 P 300 / 275 897



    Pro zásuvkové skříně a mobilní kontejnery ZK:
    Typ zásuvky (bez pojistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s pojistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZKT 75 75 / 50 1165 ZKT 75 P 75 / 50 1165
    ZKT 100 100 / 75 1165 ZKP 100 P 100 / 75 1165
    ZKT 125 125 / 75 1165 ZKP 125 P 125 / 75 1165
    ZKT 150 150 / 125 1165 ZKT 150 P 150 / 125 1165
    ZKT 200 200 / 175 1165 ZKT 200 P 200 / 175 1165
    ZKT 250 250 / 175 1165 ZKT 250 P 250 / 175 1165
    ZKT 300 300 / 275 1165 ZKT 300 P 300 / 275 1165



    Pro zásuvkové skříně a mobilní kontejnery ZL:
    Typ zásuvky (bez poistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s poistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZLT 75 75 / 50 897 ZLT 75 P 75 / 50 897
    ZLT 100 100 / 75 897 ZLP 100 P 100 / 75 897
    ZLT 125 125 / 75 897 ZLP 125 P 125 / 75 897
    ZLT 150 150 / 125 897 ZLT 150 P 150 / 125 897
    ZLT 200 200 / 175 897 ZLT 200 P 200 / 175 897
    ZLT 250 250 / 175 897 ZLT 250 P 250 / 175 897
    ZLT 300 300 / 275 897 ZLT 300 P 300 / 275 897



    Pro zásuvkové skříně a mobilní kontejnery ZN:
    Typ zásuvky (bez poistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s poistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZNT 75 75 / 50 800 ZNT 75 P 75 / 50 800
    ZNT 100 100 / 75 800 ZNP 100 P 100 / 75 800
    ZNT 125 125 / 75 800 ZNP 125 P 125 / 75 800
    ZNT 150 150 / 125 800 ZNT 150 P 150 / 125 800
    ZNT 200 200 / 175 800 ZNT 200 P 200 / 175 800
    ZNT 250 250 / 175 800 ZNT 250 P 250 / 175 800
    ZNT 300 300 / 275 800 ZNT 300 P 300 / 275 800



    Pro zásuvkové skříně a mobilní kontejnery ZP:
    Typ zásuvky (bez poistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s poistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZPT 75 75 / 50 800 ZPT 75 P 75 / 50 800
    ZPT 100 100 / 75 800 ZPP 100 P 100 / 75 800
    ZPT 125 125 / 75 800 ZPP 125 P 125 / 75 800
    ZPT 150 150 / 125 800 ZPT 150 P 150 / 125 800
    ZPT 200 200 / 175 800 ZPT 200 P 200 / 175 800
    ZPT 250 250 / 175 800 ZPT 250 P 250 / 175 800
    ZPT 300 300 / 275 800 ZPT 300 P 300 / 275 800



    Pro zásuvkové skříně a mobilní kontejnery ZR:
    Typ zásuvky (bez poistky) Výška čela / bočnice (mm) Příplatková cena bez DPH Typ zásuvky (s poistkou) Výška čela / bočnice (mm) Příplatková cena bez DPH
    ZRT 75 75 / 50 800 ZRT 75 P 75 / 50 800
    ZRT 100 100 / 75 800 ZRP 100 P 100 / 75 800
    ZRT 125 125 / 75 800 ZRP 125 P 125 / 75 800
    ZRT 150 150 / 125 800 ZRT 150 P 150 / 125 800
    ZRT 200 200 / 175 800 ZRT 200 P 200 / 175 800
    ZRT 250 250 / 175 800 ZRT 250 P 250 / 175 800
    ZRT 300 300 / 275 800 ZRT 300 P 300 / 275 800

    Blaty POLAK wykonane są z drewna. Drewno jest materiałem naturalnym, dlatego też pod wpływem zmian temperatury czy wilgotności płyty mogą się lekko wyginać, pomimo zachowania szczególnej ostrożności w ich powierzchni. Stabilność kształtu blatu gwarantowana jest przy wilgotności względnej powietrza na poziomie 50 - 60%. Drewniane blaty stołów zdecydowanie nie powinny mieć bezpośredniego kontaktu z wodą i są przeznaczone wyłącznie do użytku wewnętrznego. Również kolor desek może nieznacznie różnić się od siebie, w zależności od użytego drewna wsadowego.

    Specjalne kołki - nakrętki z gwintem wewnętrznym i zewnętrznym służą do mocowania nóg stołów roboczych lub szafek szufladowych do płyt. Po prawidłowym zmontowaniu płyty i wykonaniu otworów, te kołki z gwintem zewnętrznym wkręca się w płytę. Gwint wewnętrzny służy do łączenia płyty drewnianej z nogami, szafkami z szufladami itp. za pomocą standardowej śruby z gwintem metrycznym.

    < /a>

    Płyta łącząca z drewna bukowego

    Wysokiej jakości, solidny blat wykonany z pryzmatów bukowych wklejanych w sposób ciągły w kształt płyty, a następnie szlifowanych i impregnowanych roztworem oleju lnianego z dodatkami. Fazowane krawędzie.

    Wytrzymałość planszy Szerokość tablicy 1200 1500 2000 2500
    40 głębokość 700 D1274-01 D1574-01 D2074-01 D2574-01
    40 głębokość 800 D1584-01 D2084-01 D2584-01
    50 głębokość 700 D1575-01 D2075-01 D2575-01
    50 głębokość 800 D1585-01 D2085-01 D2585-01
    < /a>

    Multipleks z desek bukowych

    Wysokiej jakości płyta zachowująca kształt, warstwowa i klejona z parzonego forniru bukowego. Powierzchnia jest następnie szlifowana i traktowana roztworem oleju lnianego z dodatkami. Fazowane krawędzie.

    System zamknięć POLAK

    Ostatnio oglądane

    Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D
    Rama narzędziowa do narzędzi NC w nasadkach 54 x 27D 249,00 Zł bez podatku VAT
    Koło zapasowe do wózkaN35 K KU
    Koło zapasowe do wózkaN35 K KU 117,00 Zł bez podatku VAT
    Szkoła K 200x100
    Szkoła K 200x100 1 544,00 Zł bez podatku VAT
    Metalowa szafka na kartoteki CP 12936-323
    Metalowa szafka na kartoteki CP 12936-323 5 875,00 Zł bez podatku VAT
    Skrzynka na płyny 20CHSK2-200
    Skrzynka na płyny 20CHSK2-200 1 655,00 Zł bez podatku VAT
    Elektronicznie regulowany stół z kontenerkiem z 3 szufladami 24111938
    Elektronicznie regulowany stół z kontenerkiem z 3 szufladami 24111938 5 085,00 Zł bez podatku VAT
    Przenośnik rolkowy (różne warianty)
    Przenośnik rolkowy (różne warianty) 772,88 Zł bez podatku VAT
    Drabina aluminiowa trzystopniowa (łącznie z platformą) DR(150)ALD (6 modeli)
    Drabina aluminiowa trzystopniowa (łącznie z platformą) DR(150)ALD (6 modeli) 128,00 Zł bez podatku VAT
    Wytrzymałość planszy Szerokość tablicy 1500 2000 2500
    40 głębokość 700 D1574-02 D2074-02 D2574-02
    40 głębokość 800 D1584-02 D2084-02 D2584-02
    < /a>

    Podniesiona krawędź blatu

    Deska bukowa o grubości 20 mm i wysokości 100 mm służy do stworzenia mechanicznej bariery na obwodzie blatu. Powierzchnia jest szlifowana i traktowana olejem lnianym z dodatkami. Przykręca się go do krawędzi blatu za pomocą wkrętów. Jeśli chcesz mieć płytę z podwyższoną krawędzią, po numerze zamówienia wybranego blatu dodaj oznaczenie ZH.
    < /a>

    Płyta o powierzchni stalowej

    Profilowana blacha stalowa o grubości 1,5 mm, lekko olejowana, przykleja się do blatów roboczych. Jeśli chcesz mieć talerz z podwyższoną krawędzią, dodaj znak zamówienia PH po numerze zamówienia wybranego blatu.
    < /a>

    Deska z gumą

    Do blatów przyklejona jest płyta gumowa o grubości 4 mm z wkładką tekstylną. Jeśli chcesz mieć talerz z podwyższoną krawędzią, dodaj znak zamówienia GH po numerze zamówienia wybranego blatu.
