Wózek na narzędzia CNC 02.285.07A z wyposażeniem

Kod: 02.285.07A

Wózek transportowy do narzędzi NC, wysokość 950 x szerokość 560 x głębokość 630 mm. Zawiera nośniki i plastikowe uchwyty narzędzi pełny opis i parametry

Próbka koloru

Wybierz kolor powierzchni frontów:

Wybierz rozmiar uchwytów:

Szafka do przechowywania:

Produkt realizowany na zamówienie. Szacowany czas dostawy: 2 - 6 tygodni (uzależniony od dostępności u producenta).

5 300,00 Zł 6 519,00 Zł z VAT

Liczba sztuk

Opis i parametry techniczne
Dopasowane akcesoria
Podobne produkty
Informacje / dokumenty

Opis i parametry techniczne

Wózek na narzędzia CNC 02.285.07A z wyposażeniem

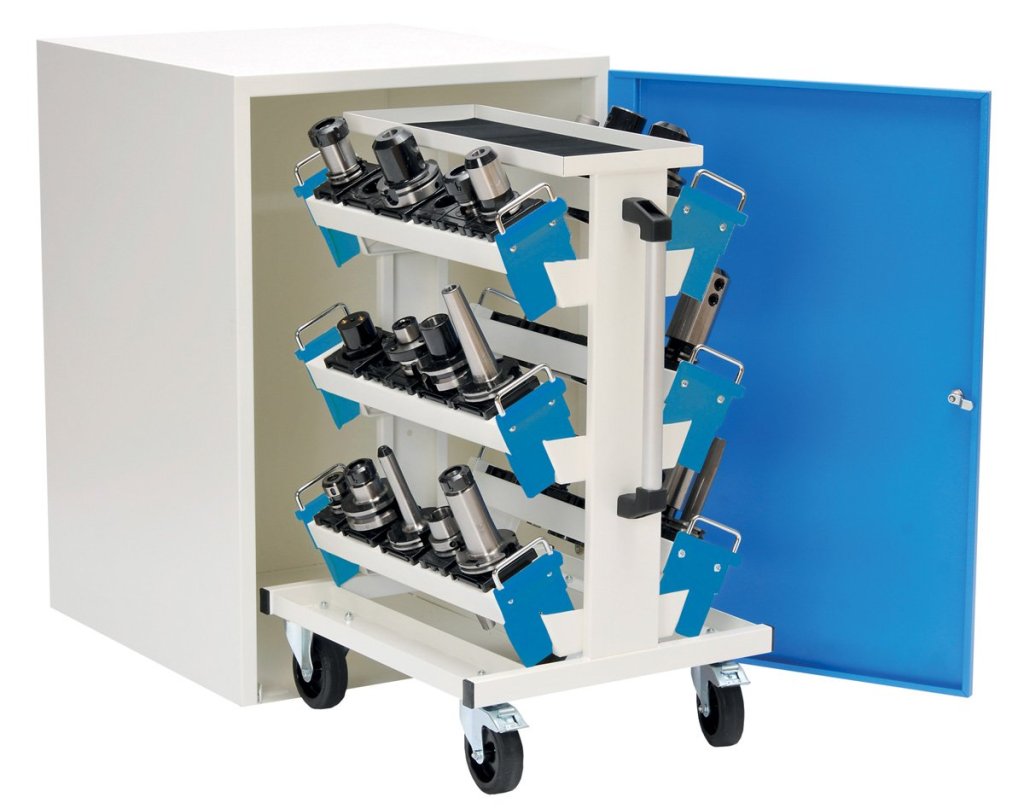

Wózek transportowy do narzędzi NC, wysokość 950 x szerokość 560 x głębokość 630 mm. Zawiera nośniki i plastikowe uchwyty narzędzi CNC z możliwością wyboru rozmiaru uchwytów E1, E2 lub E3. Może być dostarczony z zamykaną szafką do przechowywania - wysokość 1019 x szerokość 705 x głębokość 736 mm. Dostarczona i maksymalna liczba uchwytów oraz inne informacje znajdują się w tabeli w opisie szczegółowym (pełny opis w lewym menu). Podana cena dotyczy szafki.

kolor nadwozia jasnoszary RAL 7035
wymiary szafy - wysokość 1019 x szerokość 705 x głębokość 736 mm
kolor powierzchni czołowej szafy oraz powierzchni bocznych nośników według własnego wyboru

Wyposażenie wnętrza wózka:

6x nośnik CNC
łóżka plastikowe E1, E2 lub E3 (w zależności od wyboru)

Kod
Wyposażenie wnętrz
szer. x gł. x wys. (mm) Rozmiar i liczba dostarczonych łóżek - nie można łączyć
CNC E1
CNC E2
CNC E3
02.285.07A
6x nośnik CNC
560 x 630 x 950
30 / 60*
30 / 42*
20 / 30*
02.285.01A 6x nośnik CNC 560 x 930 x 950
48/96*
48/66*
34/48*
* Pierwsza cyfra oznacza liczbę łóżek dostarczonych wraz z produktem, druga cyfra oznacza maksymalną liczbę łóżek, które można umieścić w nosidełkach. Przy składaniu zamówienia proszę podać do jakiego rodzaju nośnika narzędzi będą zastosowane wybrane łóżka (patrz tabela poniżej). Jeżeli nie podasz tej informacji, wraz z produktem zostaną dostarczone łóżka typu ISO/SK 40 (E2). Łóżka nie zawierają narzędzi, ich przedstawienie ma wyłącznie charakter ilustracyjny.

W zależności od wybranego rozmiaru łóżka wybierz żądany typ i liczbę nośników narzędzi CNC (wszystko bez dodatkowych opłat) < br />

ISO / SK 30 ISO / SK 40*
ISO / SK 50
Cyl/VDI 30
Cyl/VDI 40
VDI 50
MK 3
HSK A 50 / B 63
HSK A 32 / B 40
MK 4
HSK A 63 / B 80
HSK A 40 / B 50 Capto C 4
MK 5
HSK A 80 / B 100
Capto C 5
HSK A 100 / B 125

Uniwersalny

Capto C 3

Capto C 6

Capto C 8
* UWAGA - w przypadku braku informacji w jaki rodzaj nośników mają być wyposażone łóżka, dostarczony zostanie typ ISO / SK 40 (rozmiar E2)

Wysokość:	950 mm
Szerokość:	560 mm
Głębokość:	630 mm
Uchwyty na sprzęt:	tak, według twojego wyboru
Gwarancja (lata):	5
Producent:

Dopasowane akcesoria

Uniwersalny uchwyt narzędziowy NC, rozmiar E3

Kod: 57.01.00

Uniwersalny uchwyt narzędziowy NC, rozmiar E3

46,00 Zł bez podatku VAT

(56,58 Zł z VAT)


Plastové lůžko E1	Plastové lůžko E2	Plastové lůžko E3	Detail osazení

Podle vybrané velikosti lůžek si zvolte požadovaný typ a počet nosičů CNC nástrojů

ISO / SK 30	ISO / SK 40*	ISO / SK 50
Cyl / VDI 30	Cyl / VDI 40	VDI 50
MK 3	HSK A 50 / B 63	HSK A 32 / B 40
MK 4	HSK A 63 / B 80	HSK A 40 / B 50
Capto C 4	MK 5	HSK A 80 / B 100
	Capto C 5	HSK A 100 / B 125
		Universal
		Capto C 3
		Capto C 6
		Capto C 8
* UPOZORNĚNÍ - při neuvedení informace, jakým typem nosičů mají být lůžka vybavena, bude dodán typ ISO / SK 40

Kód	Počet stupňů	W x D x H (mm)	Velikost a počet dodávaných lůžek - nelze kombinovat
Kód	Počet stupňů	W x D x H (mm)	CNC E1	CNC E2	CNC E3
02.2210A	2	425 x 375 x 300	10 / 14*	10 / 10*	6 / 6*
02.2420A	4	425 x 375 x 525	20 / 28*	20 / 20*	12 / 12*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

Kód	Vnitřní vybavení	W x D x H (mm)	Velikost a počet dodávaných lůžek - nelze kombinovat
Kód	Vnitřní vybavení	W x D x H (mm)	CNC E1	CNC E2	CNC E3
02.2118.04/3A	3x nosič, 1x police	980 x 500 x 1838	66 / 144*	66 / 99*	45 / 72*
02.2118.04A	4x nosič	980 x 500 x 1838	80 / 192*	80 / 132*	52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

Kód	Roleta	Vnitřní vybavení	W x D x H (mm)	Velikost a počet dodávaných lůžek
Kód	Roleta	Vnitřní vybavení	W x D x H (mm)	CNC E1	CNC E2	CNC E3
02.295.01/3A	plast	3x nosič, 1x police	1000 x 500 x 1950	66 / 144*	66 / 99*	45 / 72*
02.295.00A	plast	4x nosič	1000 x 500 x 1950	80 / 192*	80 / 132*	52 / 96*
02.289.01/3A	hliník	3x nosič, 1x police	1000 x 500 x 1950	66 / 144*	66 / 99*	45 / 72*
02.289.00A	hliník	4x nosič	1000 x 500 x 1950	80 / 192*	80 / 132*	52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.
