Plastikowy stojak na narzędzia CNC 2017 ISO40

Name: Plastikowy stojak na narzędzia CNC 2017 ISO40
Brand: Pokorný Dačice
SKU: 2017 ISO40
Price: 18.45 Pln
Availability: PreOrder

Kod: 2017 ISO40

Opis produktu

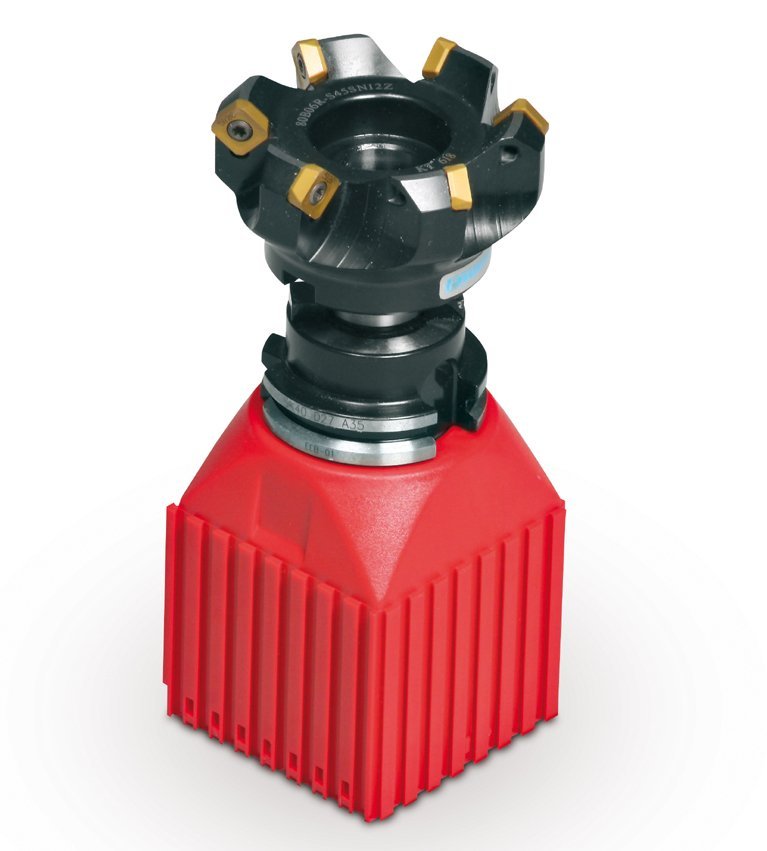

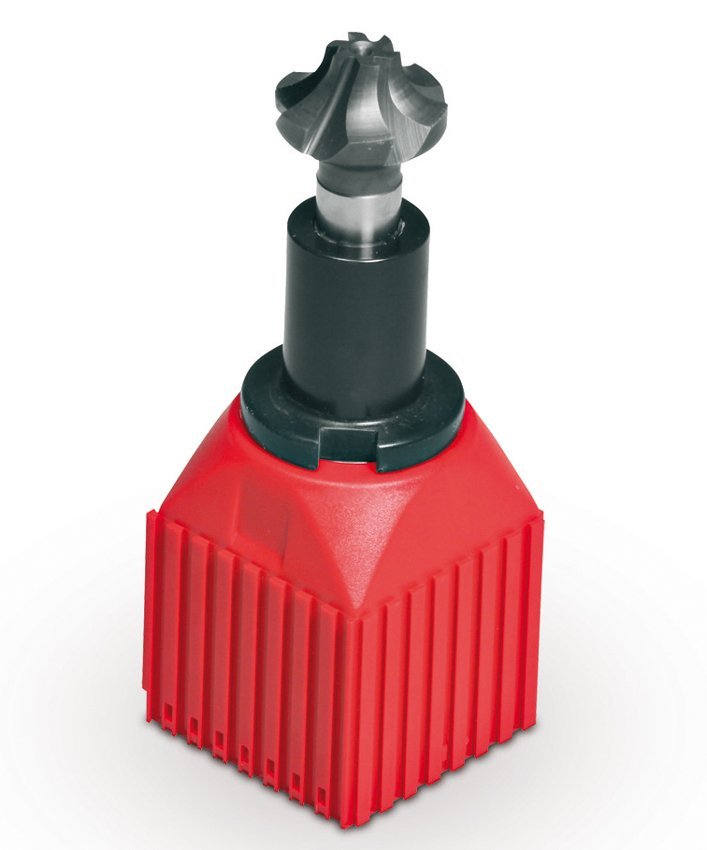

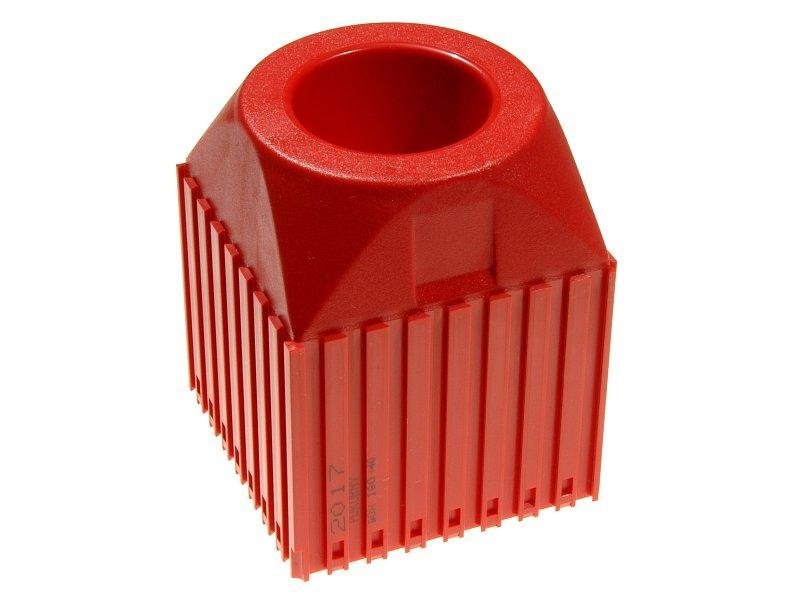

Plastikowy stojak na narzędzia CNC 2017 ISO40

Skrzynia przeznaczona jest do przechowywania i przechowywania ścisków, frezów, wierteł i innych narzędzi z chwytem stożkowym ISO 40. Może być stosowana również w wariancie ISO-SK. Główną korzyścią jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pomocą połączenia na jaskółczy ogon. Do wyboru czerwony RAL 3020 lub niebieski RAL 5015.

Parametry techniczne

Wymiar D

82 mm

Rozmiar S

82 mm

Wymiar V

102 mm

Wymiar d

44.5 mm

Wymiar w

70 mm

Wymiar godz

68 mm

Wymiar k

25.5 mm

Liczba ubytków

Gwarancja (lata)

Producent

Możesz kupić więcej

Półka składana na stojaki NC NCS POL 01 Kod: NCS_POL_01

166,00 zł 154,00 zł netto (189,42 zł z VAT)

Do koszyka

Półka składana na stojaki NC NCS POL 01 Kod: NCS_POL_01

Składana półka do szaf NCS do przechowywania plastikowych łóżek na narzędzia NC.

Półka składana na stojaki NC NCS POL 02 Kod: NCS_POL_02

139,00 zł 130,00 zł netto (159,90 zł z VAT)

Do koszyka

Półka składana na stojaki NC NCS POL 02 Kod: NCS_POL_02

Składana półka do szaf NCS do przechowywania plastikowych łóżek na narzędzia NC.

Plastikowe stojaki na narzędzia CNC NCV KAS 01 Kod: NCV_KAS_01

128,00 zł 119,00 zł netto (146,37 zł z VAT)

Do koszyka

Plastikowe stojaki na narzędzia CNC NCV KAS 01 Kod: NCV_KAS_01

Wyjmowany plastikowy zestaw uchwytów na narzędzia CNC, 100 x 100 mm, nośność 40 kg.

Plastikowe stojaki na narzędzia CNC NCV KAS 02 Kod: NCV_KAS_02

128,00 zł 119,00 zł netto (146,37 zł z VAT)

Do koszyka

Plastikowe stojaki na narzędzia CNC NCV KAS 02 Kod: NCV_KAS_02

Wyjmowany plastikowy zestaw uchwytów na narzędzia CNC, 80 x 80 mm, nośność 40 kg.

Podobne produkty

Plastikowe pudełko do przechowywania wierteł D1-D4,9 Kod: 2023 D1-D4.9

23,00 zł netto (28,29 zł z VAT)

Do koszyka

Plastikowe pudełko do przechowywania wierteł D1-D4,9 Kod: 2023 D1-D4.9

Pudełko przeznaczone jest do przechowywania wierteł o średnicach 1-4,9 mm. Stopniowanie poszczególnych średnic otworów ułatwia i przyspiesza odnalezienie i ponowne włożenie wiertła na swoje miejsce. Głębokość wnęki 12–20 mm, kolor czerwony RAL 3020.

Plastikowy stojak narzędziowy CNC 2018 ISO50 Kod: 2018 ISO50

22,00 zł netto (27,06 zł z VAT)

Do koszyka

Plastikowy stojak narzędziowy CNC 2018 ISO50 Kod: 2018 ISO50

Skrzynia przeznaczona jest do przechowywania i przechowywania ścisków, frezów, wierteł i innych narzędzi z chwytem stożkowym ISO 50. Może być stosowana również w wariancie ISO-SK. Główną korzyścią jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pomocą połączenia na jaskółczy ogon. Do wyboru czerwony RAL 3020 lub niebieski RAL 5015.

Plastikowy stojak narzędziowy CNC 2041 ISO30 Kod: 2041 ISO30

17,00 zł netto (20,91 zł z VAT)

Do koszyka

Plastikowy stojak narzędziowy CNC 2041 ISO30 Kod: 2041 ISO30

Skrzynia przeznaczona jest do przechowywania i przechowywania ścisków, frezów, wierteł i innych narzędzi z chwytem stożkowym ISO 30. Może być stosowana również w wariancie ISO-SK. Główną korzyścią jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pomocą połączenia na jaskółczy ogon. Do wyboru czerwony RAL 3020 lub niebieski RAL 5015.

Informacje / dokumenty

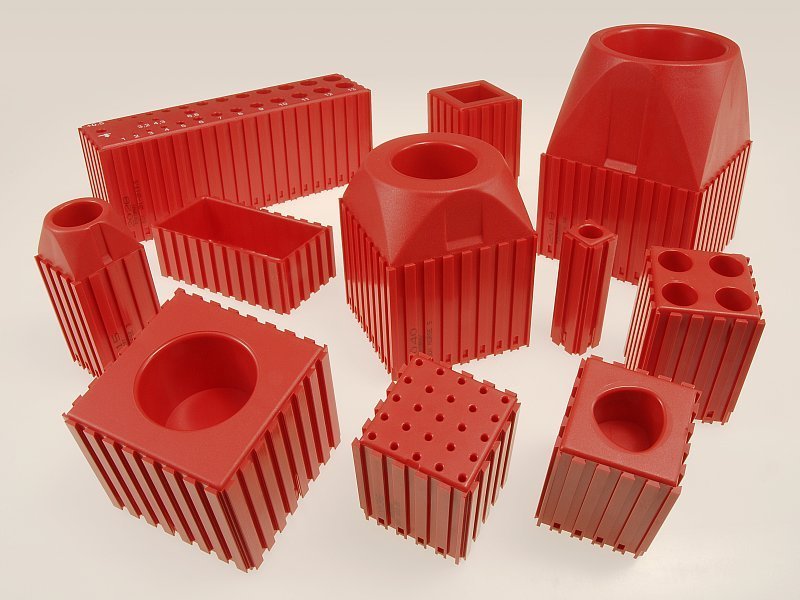

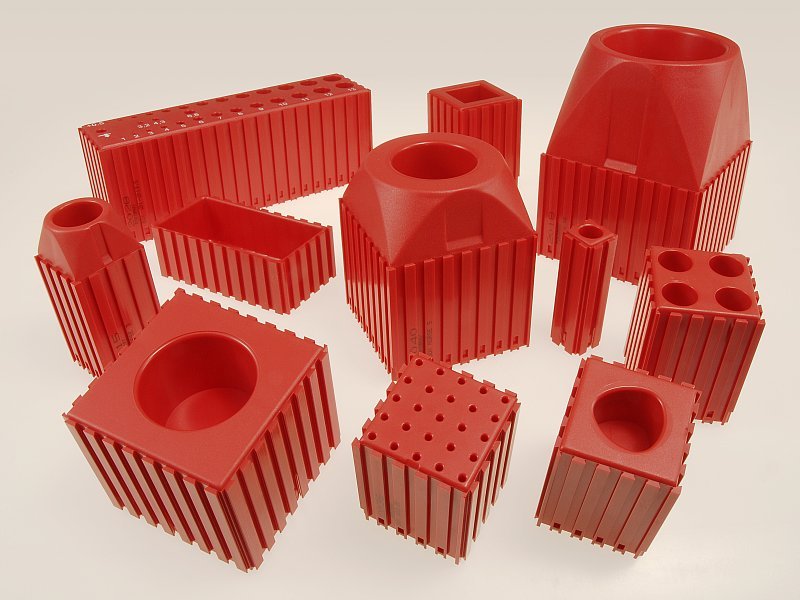

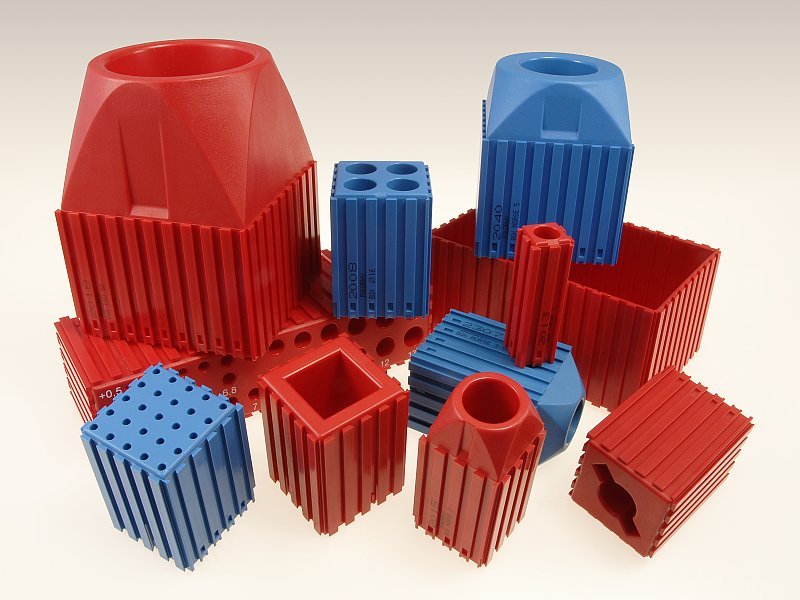

System skrzynek modułowych służy do uporządkowanego i przejrzystego przechowywania narzędzi w miejscach pracy i magazynach.

Obsługiwane systemy mocowania

chwyt cylindryczny
Stożki MORSE’a
Stożki ISO-SK
ABS i ABS-N
HSK, KM, WDX, UTS
KAPTO
Zaciski VDI

Pola specjalne

W skład systemu wchodzą specjalne komponenty do:

toczenie noży
tulejki
zestawy wierteł
wątki
klucze do śrub IMBUS
uchwyty elektrod

Pudełka wykonane są z materiału ABS w dwóch kolorach czerwonym (RAL 3020) i niebieskim (RAL 5015). Szczegółowy opis poszczególnych części znajdziesz w katalogu internetowym.

System blokowy


Próbka 1		Przykład 2

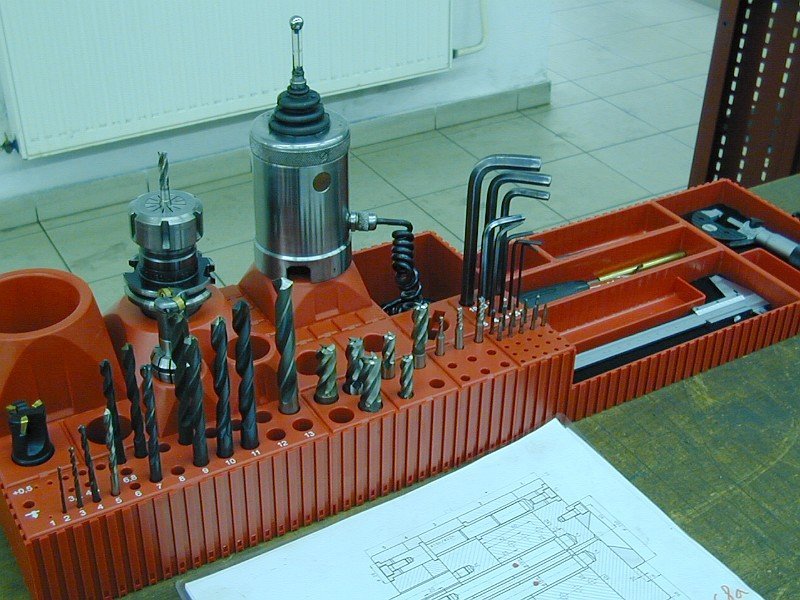

Pudełka zaprojektowano jako bardzo różnorodny zestaw warsztatowy. Łączy się je za pomocą rowka na jaskółczy ogon w dowolnym zespole. Aby zapobiec demontażowi zespołu, zastosowano bezpiecznik. Jeśli zajdzie potrzeba ponownego demontażu zespołu, należy najpierw zwolnić bezpiecznik poszczególnych części.

Wszystkie części zestawu można łączyć nie tylko ze sobą, ale także z pudełkami, panelami i elementami rozszerzeń.

Podczas tworzenia raportów postępuj zgodnie z instrukcjami. Szczególnie ważne jest zachowanie prawidłowej orientacji części zestawu podczas montażu. Nieprawidłowa orientacja uniemożliwi podłączenie innych części.

Instrukcję możesz pobrać tutaj!

Komponenty specjalne

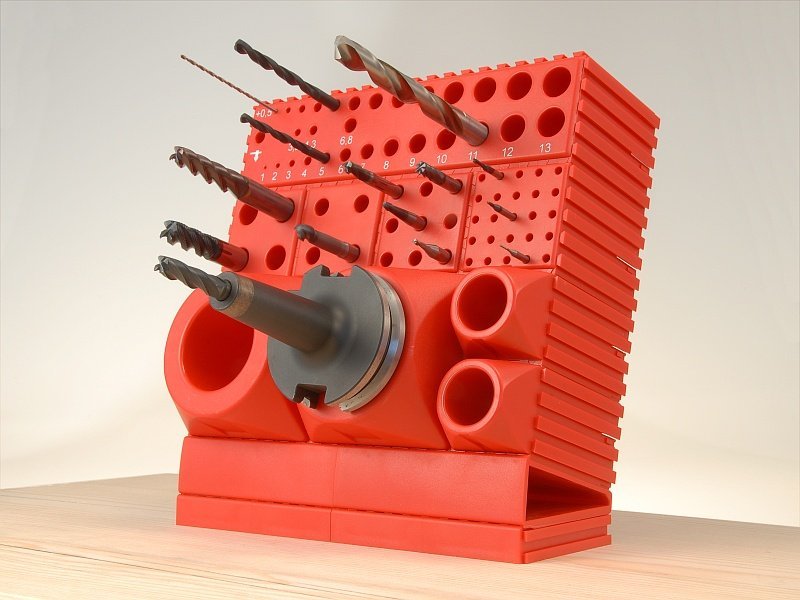

Wśród elementów zestawu znajdziesz specjalne pudełka na zestawy wierteł oraz pudełka do przechowywania kluczy IMBUS lub uchwytu elektrody.

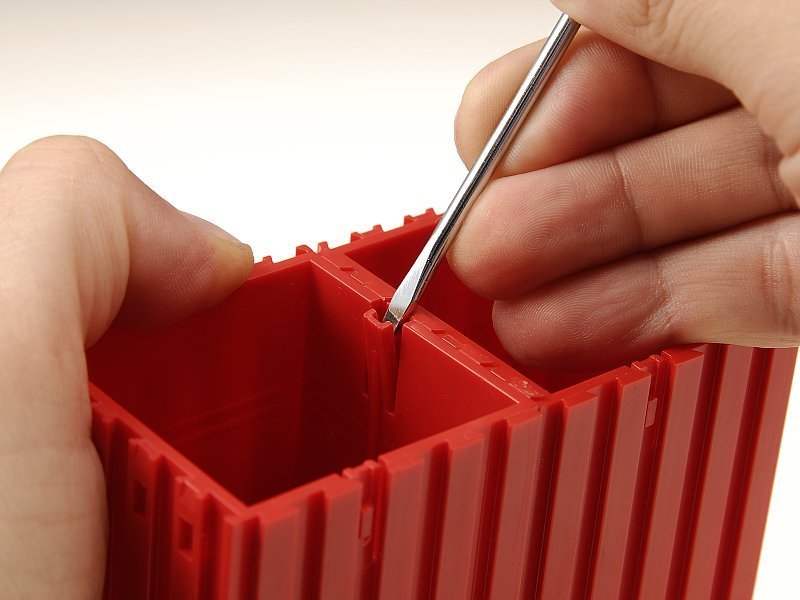

Wpust		Bezpiecznik elastyczny

W pudełkach na wiertła średnice wnęk do przechowywania są wyskalowane co 0,1 mm i posiadają etykiety. Opis przyspiesza odnalezienie potrzebnego wiertła, a stopniowanie pomaga prawidłowo umieścić wiertło na właściwym miejscu.

Podczas tworzenia raportów należy przestrzegać dwóch prostych zasad. Zapobiegnie to trudnościom i złym doświadczeniom.

Użytkownicy bez wcześniejszego doświadczenia powinni przed rozpoczęciem pracy sprawdzić ogólny układ montażu na papierze w kratkę. Może to być szczególnie przydatne podczas łączenia części za pomocą różnych modułów łączenia.

1) Filmowanie za zgodą


Do zestawów wierteł		Dla kluczy IMBUS

Na każdym pudełku znajdziesz cztery różne rogi. Tylko jeden z nich ma kształt strzałki i nazywany jest narożnikiem pozycjonującym.

Najpierw obróć prawidłowo każdy element systemu przed podłączeniem go do zespołu. Narożnik pozycjonujący powinien wskazywać dolny (lub bliższy) lewy róg powstałego zespołu (patrz rys. 2).

2) Popraw kolejność połączeń


1. Niechlujne pudełka		2. Prawidłowo ustrzelone skrzynki

Tworząc zestaw, zawsze najpierw połącz poszczególne pudełka z całością w kierunku poprzecznym od lewej do prawej (kierunek 1). Jeśli rząd jest wystarczająco szeroki, możesz połączyć inne części w kierunku wzdłużnym od przodu do tyłu (lub od dołu do góry, kierunek 2).

Przestrzeganie prawidłowej kolejności połączeń oznacza, że zaczynasz od lewego (lub lewego dolnego) narożnika złożenia i kończysz w prawym górnym (prawym górnym) rogu złożenia.

jak-na-boxy-cz.pdf (1,11 MB) - Instrukcja łączenia skrzynek do druku
