Plastikowy stojak narzędziowy CNC CAPTO C4
Kod: 2067 C4
Plastikowe łoże narzędzia CNC CAPTO C4. Główną korzyścią jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pełny opis i parametry
Opis produktu

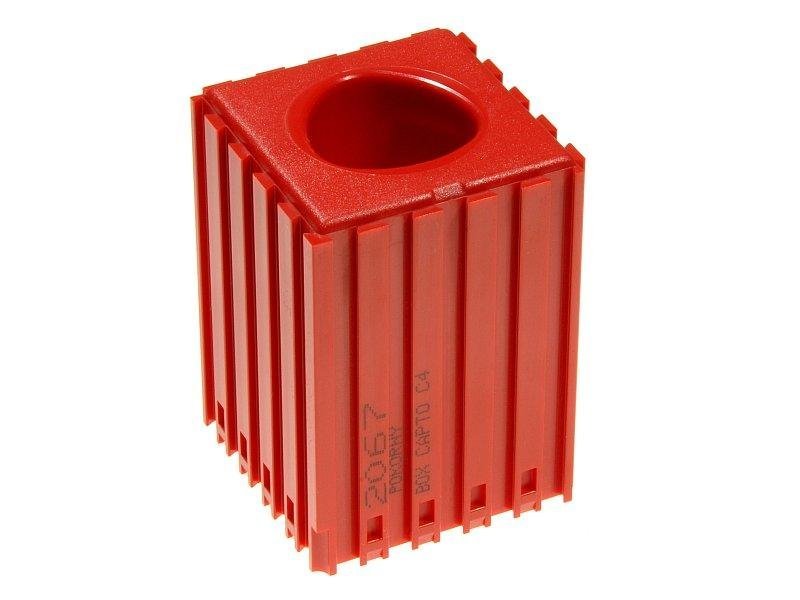

Plastikowy stojak narzędziowy CNC CAPTO C4
Plastikowe łoże narzędzia CNC CAPTO C4. Główną korzyścią jest przejrzystość, porządek i czystość w miejscu pracy. Można stworzyć dowolną kombinację poszczególnych elementów. Elementy łączone są za pomocą połączenia na jaskółczy ogon. Do wyboru czerwony RAL 3020 lub niebieski RAL 5015.

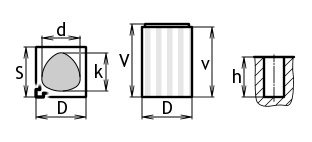

Parametry techniczne
Wymiar D
52 mm
Rozmiar S
52 mm
Wymiar V
72 mm
Wymiar d
28.5 mm
Wymiar w
70 mm
Wymiar godz
22.5 mm
Wymiar k
28.5 mm
Liczba ubytków
1
Gwarancja (lata)
2
Producent
Możesz kupić więcej
Półka składana na stojaki NC NCS POL 02
Kod: NCS_POL_02
Plastikowe stojaki na narzędzia CNC NCV KAS 01
Kod: NCV_KAS_01
Plastikowe stojaki na narzędzia CNC NCV KAS 02
Kod: NCV_KAS_02
Podobne produkty
Plastikowy stojak na narzędzia ABS 25 CNC
Kod: 2044 ABS 25
Plastikowy stojak na narzędzia CNC HSK 32
Kod: 2051 HSK 32
Plastikowy stojak na narzędzia Morse 2013 M1 CNC
Kod: 2013 M1
Stojak plastikowy CNC do przechowywania noży tokarskich 20 x 20
Kod: 2310 20x20
Plastikowe pudełko do przechowywania wierteł D1-D4,9
Kod: 2023 D1-D4.9
Plastikowy stojak na narzędzia CNC CAPTO C3
Kod: 2066 C3
Plastikowy stojak narzędziowy CNC CAPTO C5
Kod: 2068 C5
Plastikowy stojak narzędziowy CNC CAPTO C6
Kod: 2069 C6
Informacje / dokumenty

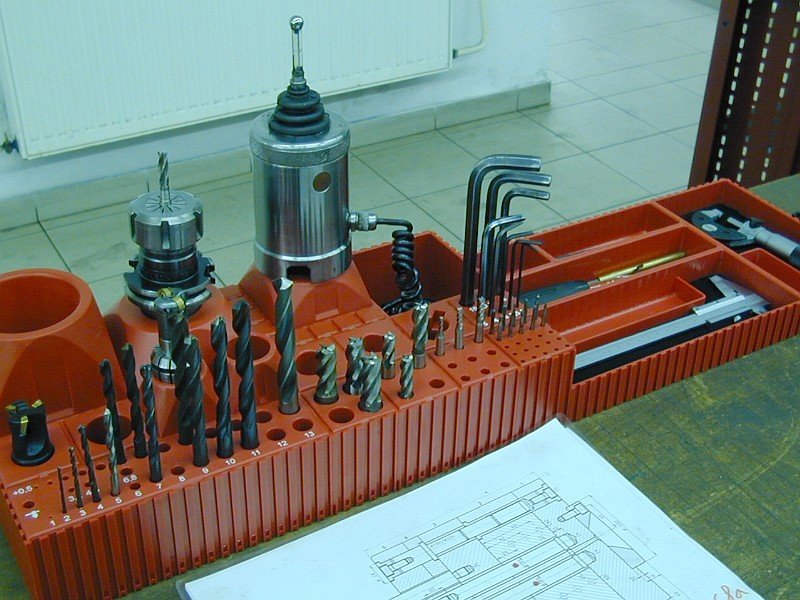

System skrzynek modułowych służy do uporządkowanego i przejrzystego przechowywania narzędzi w miejscach pracy i magazynach.
 |
 |
|
| Próbka 1 | Przykład 2 |
Obsługiwane systemy mocowania
- chwyt cylindryczny
- Stożki MORSE’a
- Stożki ISO-SK
- ABS i ABS-N
- HSK, KM, WDX, UTS
- KAPTO
- Zaciski VDI
Pola specjalne
W skład systemu wchodzą specjalne komponenty do:- toczenie noży
- tulejki
- zestawy wierteł
- wątki
- klucze do śrub IMBUS
- uchwyty elektrod

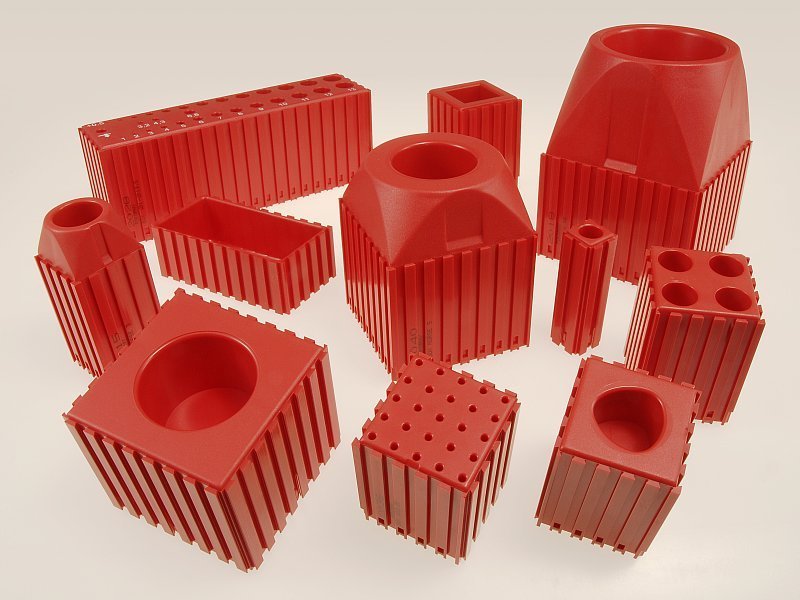

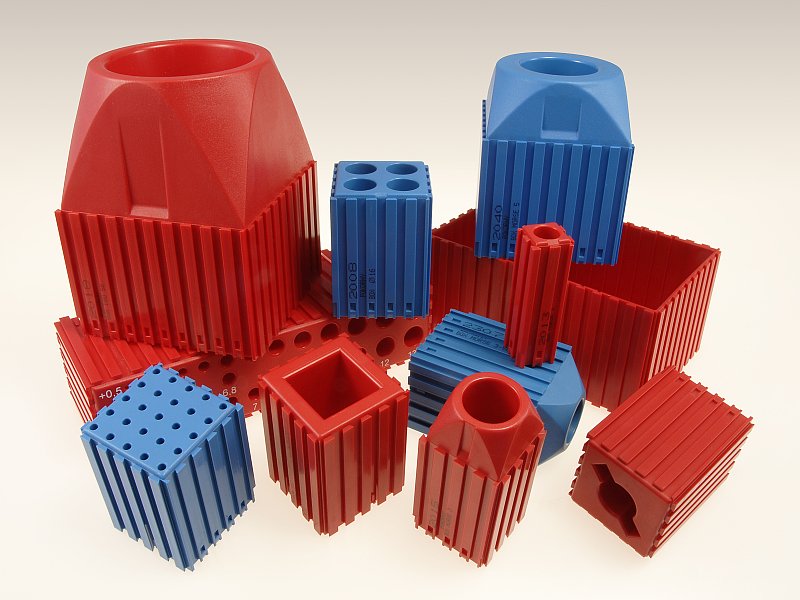

Pudełka wykonane są z materiału ABS w dwóch kolorach czerwonym (RAL 3020) i niebieskim (RAL 5015). Szczegółowy opis poszczególnych części znajdziesz w katalogu internetowym.
System blokowy
 |
 |
|

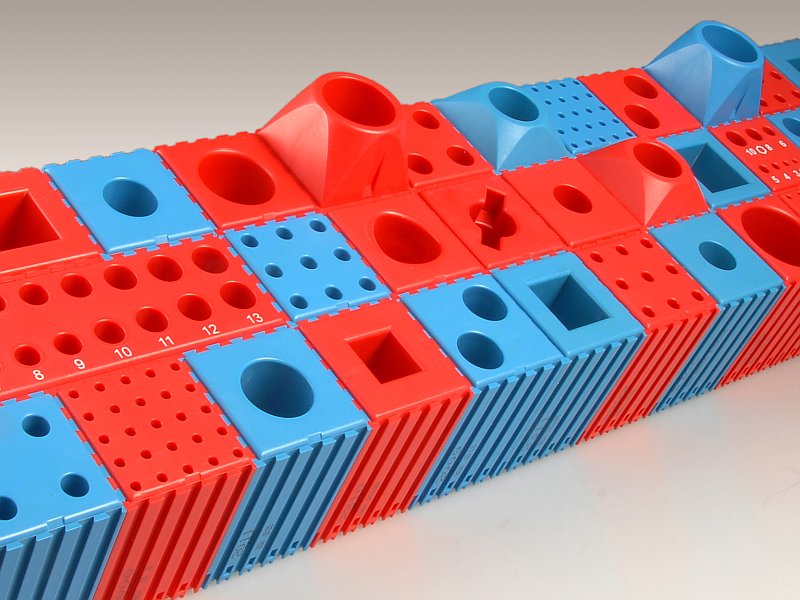

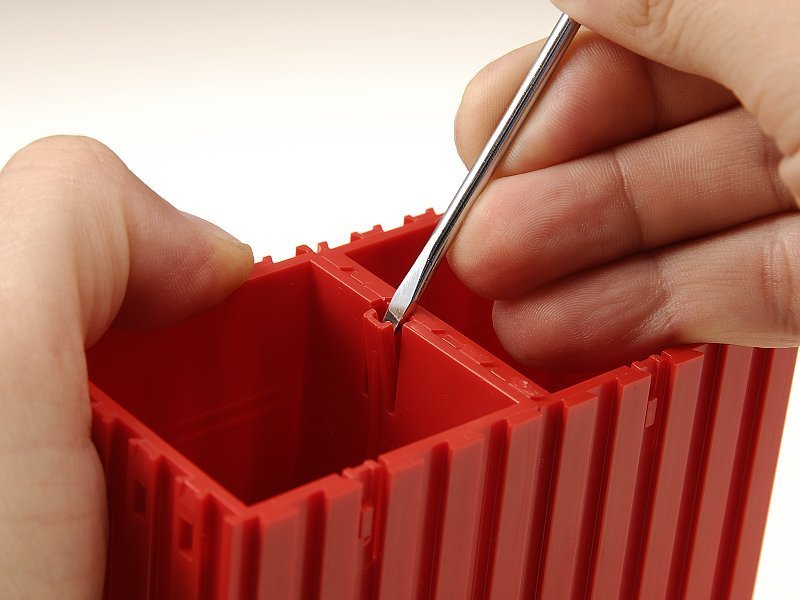

Pudełka zaprojektowano jako bardzo różnorodny zestaw warsztatowy. Łączy się je za pomocą rowka na jaskółczy ogon w dowolnym zespole. Aby zapobiec demontażowi zespołu, zastosowano bezpiecznik. Jeśli zajdzie potrzeba ponownego demontażu zespołu, należy najpierw zwolnić bezpiecznik poszczególnych części.
 |
 |
|
| Wpust | Bezpiecznik elastyczny |

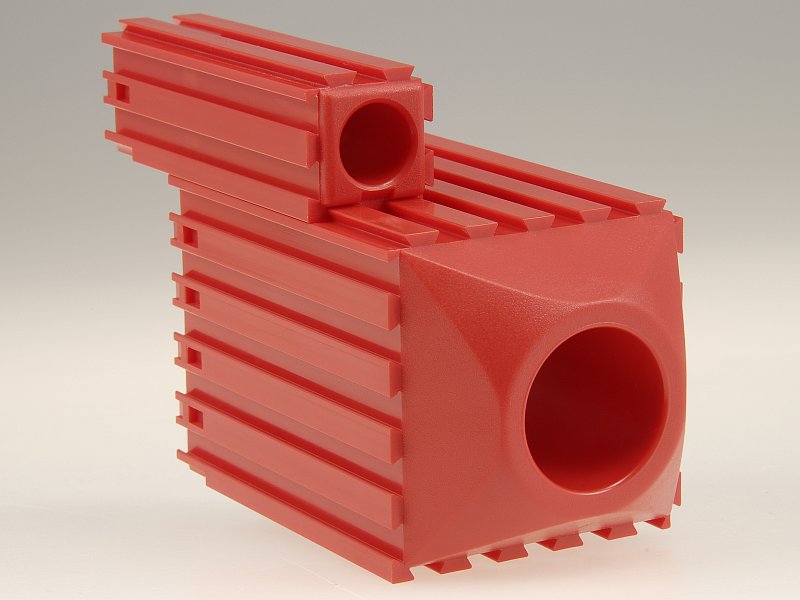

Wszystkie części zestawu można łączyć nie tylko ze sobą, ale także z pudełkami, panelami i elementami rozszerzeń.
Podczas tworzenia raportów postępuj zgodnie z instrukcjami. Szczególnie ważne jest zachowanie prawidłowej orientacji części zestawu podczas montażu. Nieprawidłowa orientacja uniemożliwi podłączenie innych części.
Instrukcję możesz pobrać tutaj!
Komponenty specjalne

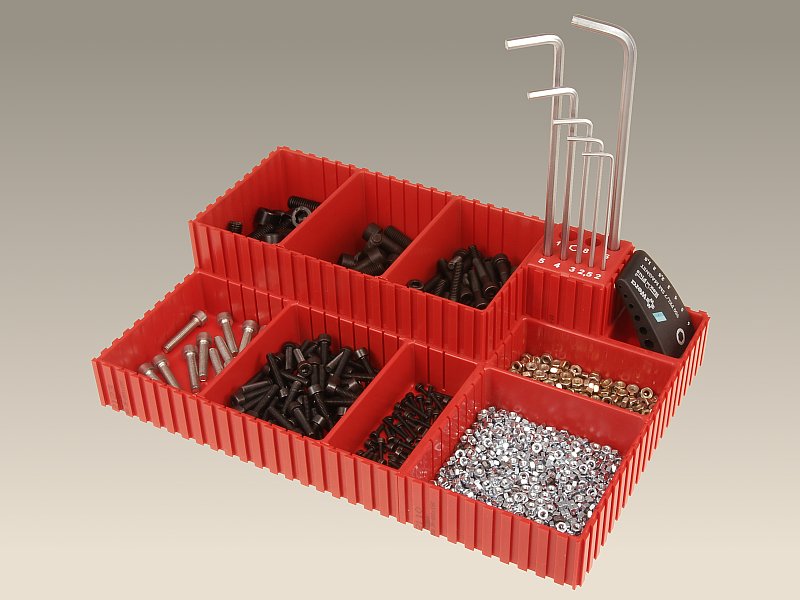

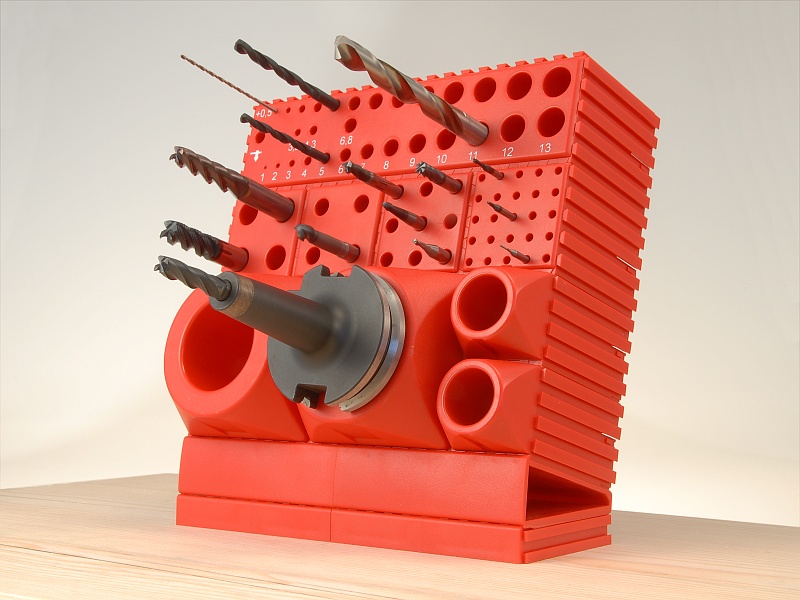

Wśród elementów zestawu znajdziesz specjalne pudełka na zestawy wierteł oraz pudełka do przechowywania kluczy IMBUS lub uchwytu elektrody.
 |
 |
|
| Do zestawów wierteł | Dla kluczy IMBUS |

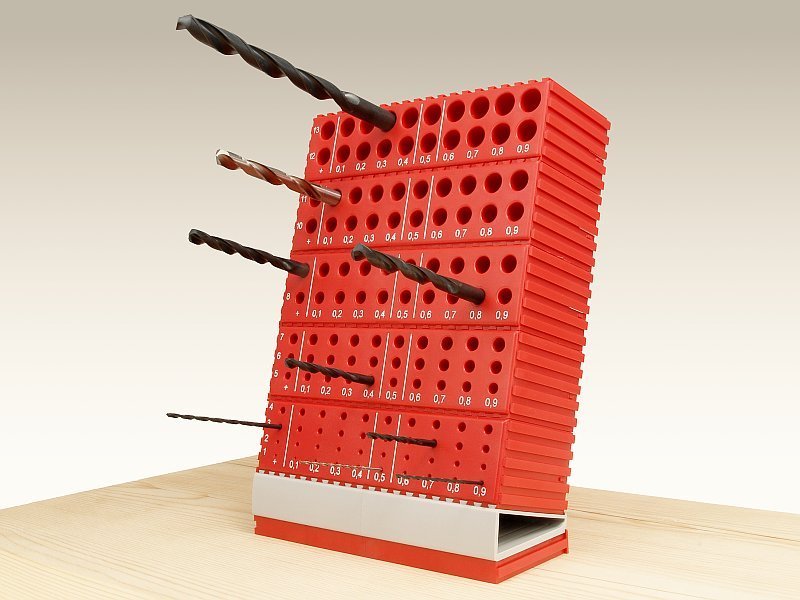

W pudełkach na wiertła średnice wnęk do przechowywania są wyskalowane co 0,1 mm i posiadają etykiety. Opis przyspiesza odnalezienie potrzebnego wiertła, a stopniowanie pomaga prawidłowo umieścić wiertło na właściwym miejscu.
Podczas tworzenia raportów należy przestrzegać dwóch prostych zasad. Zapobiegnie to trudnościom i złym doświadczeniom.
Użytkownicy bez wcześniejszego doświadczenia powinni przed rozpoczęciem pracy sprawdzić ogólny układ montażu na papierze w kratkę. Może to być szczególnie przydatne podczas łączenia części za pomocą różnych modułów łączenia.
1) Filmowanie za zgodą
 |
 |
|
| 1. Niechlujne pudełka | 2. Prawidłowo ustrzelone skrzynki |

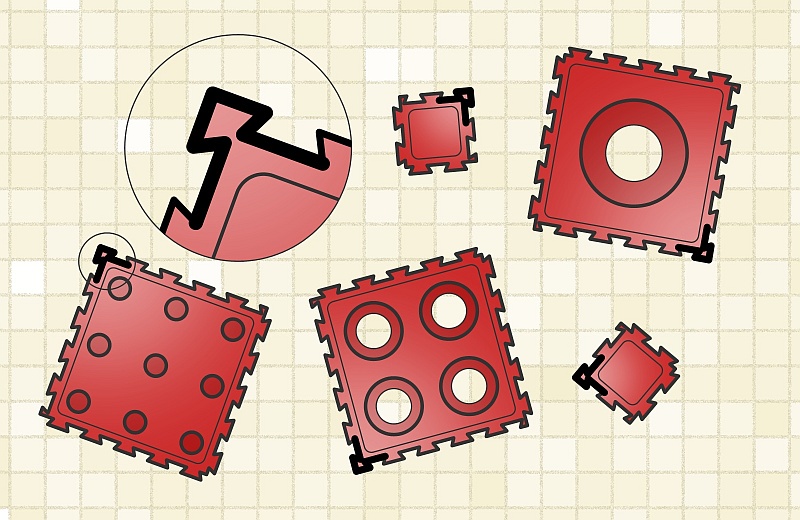

Na każdym pudełku znajdziesz cztery różne rogi. Tylko jeden z nich ma kształt strzałki i nazywany jest narożnikiem pozycjonującym.
Najpierw obróć prawidłowo każdy element systemu przed podłączeniem go do zespołu. Narożnik pozycjonujący powinien wskazywać dolny (lub bliższy) lewy róg powstałego zespołu (patrz rys. 2).
2) Popraw kolejność połączeń
 |
 |
|

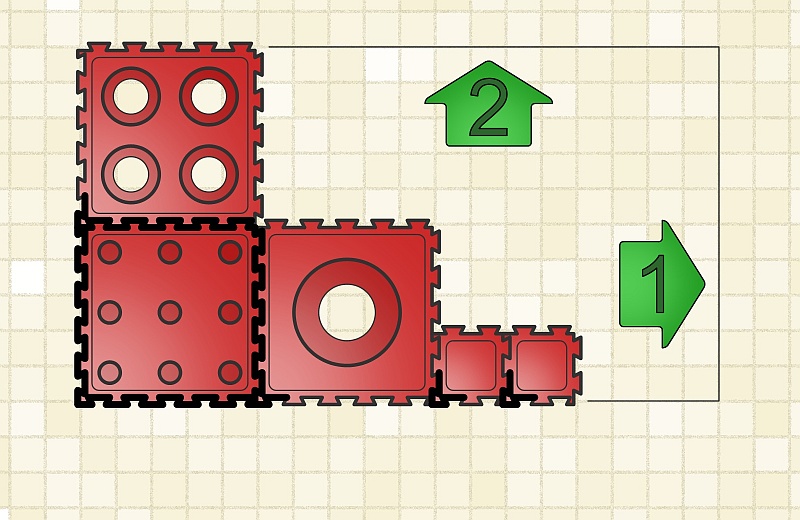

| 3. Kolejność połączeń | 4. Powstały zespół |
Tworząc zestaw, zawsze najpierw połącz poszczególne pudełka z całością w kierunku poprzecznym od lewej do prawej (kierunek 1). Jeśli rząd jest wystarczająco szeroki, możesz połączyć inne części w kierunku wzdłużnym od przodu do tyłu (lub od dołu do góry, kierunek 2).
Przestrzeganie prawidłowej kolejności połączeń oznacza, że zaczynasz od lewego (lub lewego dolnego) narożnika złożenia i kończysz w prawym górnym (prawym górnym) rogu złożenia.
jak-na-boxy-cz.pdf (1,11 MB) - Instrukcja łączenia skrzynek do druku
