Stojak stołowy z wyposażeniem 02.2420A
Kod: 02.2420A
Czteropoziomowy stojak stołowy z akcesoriami. Podstawowa konstrukcja stojaka składa się ze skręcanych, wzmocnionych, spawanych blach stalowych. W zestawie znajdują się również plastikowe uchwyty do pełny opis i parametry
Opis produktu

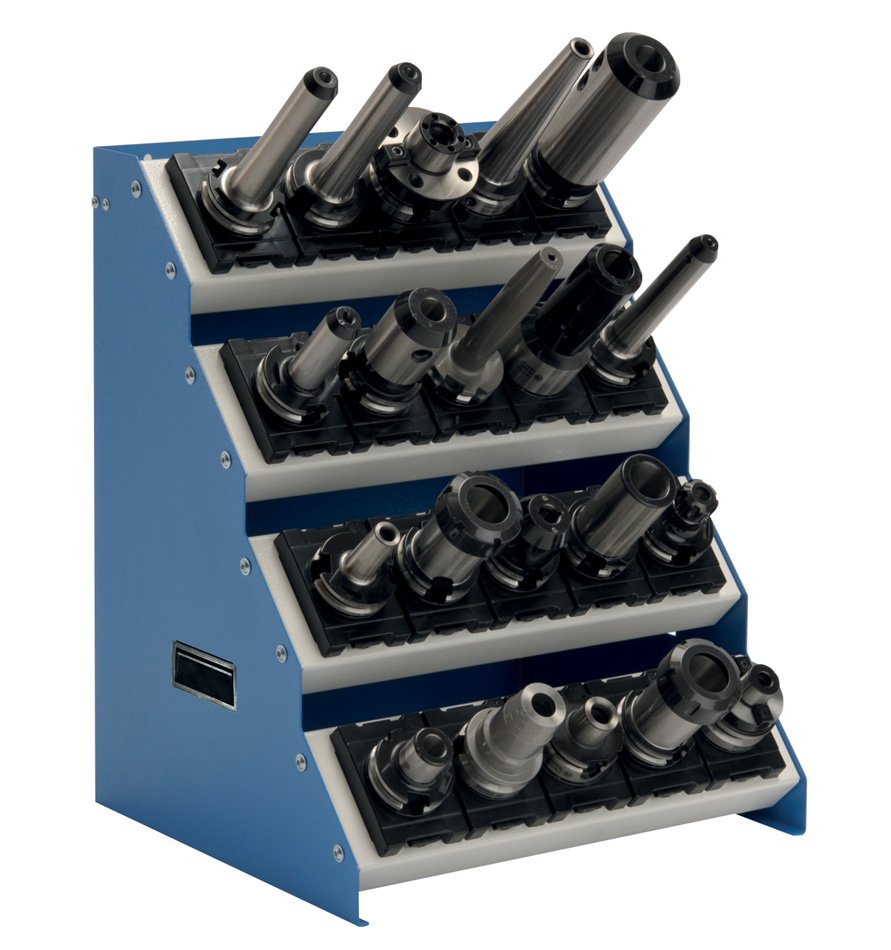

Stojak stołowy z wyposażeniem 02.2420A
Czteropoziomowy stojak stołowy z akcesoriami. Podstawowa konstrukcja stojaka składa się ze skręcanych, wzmocnionych, spawanych blach stalowych. W zestawie znajdują się również plastikowe uchwyty do narzędzi CNC z możliwością wyboru pomiędzy rozmiarami uchwytów E1, E2 lub E3. Dostarczoną i maksymalną liczbę uchwytów oraz inne informacje znajdziesz w tabeli w szczegółowym opisie.
- czterostopniowy stojak narzędziowy CNC
- szerokość 425 x głębokość 375 x wysokość 525 mm
- kolor ramek nośnych jasnoszary RAL 7035
- kolor boków stojaka według własnego wyboru
Parametry techniczne
Wysokość
525 mm
Szerokość
425 mm
Głębokość
375 mm
Uchwyty na sprzęt
tak, według twojego wyboru
Gwarancja (lata)
5
Producent
Możesz kupić więcej
Podobne produkty
Informacje / dokumenty
NC plastová lůžka:
- jedná se o nejflexibilnější dostupný systém CNC lůžek
- lůžka jsou připevněna k vysoce odolnému ocelovému nosiči umístěnému ve stojanu, skříni nebo CNC vozíku
- není potřeba používat žádné upevňovací nástroje, lůžka lze jednoduše odejmout stlačením bezečnostní zarážky
- dodávají se ve třech velikostech E1, E2 a E3
- podle zvolené velikosti si pak vyberete, jakým konkrétním nosičem CNC nástrojů má být lůžko osazeno
 |
 |
 |
 |
| Plastové lůžko E1 | Plastové lůžko E2 | Plastové lůžko E3 | Detail osazení |
| Podle vybrané velikosti lůžek si zvolte požadovaný typ a počet nosičů CNC nástrojů | ||
|
|
|
| ISO / SK 30 | ISO / SK 40* |
ISO / SK 50 |
| Cyl / VDI 30 |
Cyl / VDI 40 |
VDI 50 |
| MK 3 |
HSK A 50 / B 63 |
HSK A 32 / B 40 |
| MK 4 |
HSK A 63 / B 80 |
HSK A 40 / B 50 |
| Capto C 4 |
MK 5 |
HSK A 80 / B 100 |
| Capto C 5 |
HSK A 100 / B 125 |
|
| Universal | ||
| Capto C 3 |
||
| Capto C 6 |
||
| Capto C 8 |
||
| * UPOZORNĚNÍ - při neuvedení informace, jakým typem nosičů mají být lůžka vybavena, bude dodán typ ISO / SK 40 |
||
|
NC stolní stojany:
|
|
| Kód | Počet stupňů |
W x D x H (mm) | Velikost a počet dodávaných lůžek - nelze kombinovat |
||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.2210A | 2 | 425 x 375 x 300 | 10 / 14* |
10 / 10* |
6 / 6* |
| 02.2420A | 4 |
425 x 375 x 525 | 20 / 28* |
20 / 20* |
12 / 12* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. | |||||
|
NC skříně s křídlovými dveřmi:
|
 |
| Kód | Vnitřní vybavení |
W x D x H (mm) | Velikost a počet dodávaných lůžek - nelze kombinovat |
||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.2118.04/3A | 3x nosič, 1x police |
980 x 500 x 1838 |
66 / 144* |
66 / 99* |
45 / 72* |
| 02.2118.04A | 4x nosič |
980 x 500 x 1838 | 80 / 192* |
80 / 132* |
52 / 96* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. | |||||
|
NC skříně s roletovými dveřmi:
|
 |
| Kód |
Roleta | Vnitřní vybavení |
W x D x H (mm) | Velikost a počet dodávaných lůžek |
||
| CNC E1 |
CNC E2 |
CNC E3 |
||||
| 02.295.01/3A |
plast | 3x nosič, 1x police |
1000 x 500 x 1950 |
66 / 144* |
66 / 99* |
45 / 72* |
| 02.295.00A |
plast | 4x nosič |
1000 x 500 x 1950 | 80 / 192* |
80 / 132* |
52 / 96* |
| 02.289.01/3A | hliník | 3x nosič, 1x police | 1000 x 500 x 1950 | 66 / 144* | 66 / 99* | 45 / 72* |
| 02.289.00A | hliník | 4x nosič | 1000 x 500 x 1950 | 80 / 192* | 80 / 132* | 52 / 96* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. |
||||||
|
NC zásuvkové skladování:
|
 |
| Kód |
Vnitřní vybavení |
W x D x H (mm) | Velikost a počet dodávaných lůžek - nelze kombinovat |
||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.2580.04RB |
1x zásuvkový rám |
555 x 736 x 975 |
25 / 35* |
25 / 25* |
15 / 15* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. | |||||
|
NC transportní vozíky:
|
 |
| Kód |
Vnitřní vybavení |
W x D x H (mm) | Velikost a počet dodávaných lůžek - nelze kombinovat |
||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.288.06A |
8x CNC nosič, 1x odkládací plocha |
630 x 900 x 860 |
42 / 60* |
42 / 42* |
25 / 30* |
| 02.58.44A | 8x CNC nosič, 1x horní police | 990 x 610 x 1450 |
84 / 192* |
84 / 132* |
64 / 96* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. |
|||||
|
NC transportní vozíky s úschovnou skříní:
|
 |
| Kód |
Vnitřní vybavení |
W x D x H (mm) | Velikost a počet dodávaných lůžek - nelze kombinovat |
||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.285.07A |
6x CNC nosič |
560 x 630 x 950 |
30 / 60* |
30 / 42* |
20 / 30* |
| 02.285.01A | 6x CNC nosič | 560 x 930 x 950 |
48 / 96* |
48 / 66* |
34 / 48* |
| * 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní. |
|||||
Czy masz dalsze pytania?
Masz pytanie dotyczące tego produktu? Napisz do nas, a chętnie Ci odpowiemy.
Kolory, odcienie, tapicerka
Próbka koloru Bedrunka+Hirth
- wszystkie wymienione kolory są bezpłatne
