System Cube – perforowane rury kwadratowe 40×40 mm i złącza

Perforowane rury kwadratowe 40×40 mm i złącza do konstrukcji bez spawania

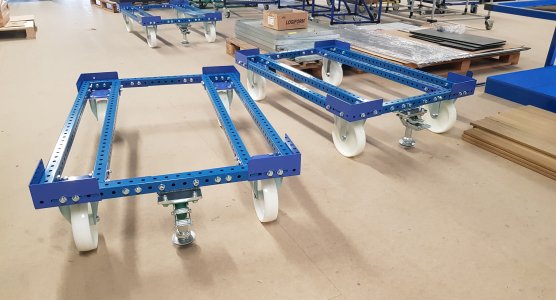

System Cube to system konstrukcyjny z perforowanych kwadratowych rur stalowych 40×40 mm o grubości ścianki 2 mm i długości 4000 mm, które łączy się śrubami za pomocą złączy narożnych, adapterów i stopek. Regularna perforacja skraca montaż, a ponieważ konstrukcja nie jest spawana, można ją w każdej chwili rozebrać i przebudować. System jest kompatybilny z systemem rurowo-złączkowym i należy do kategorii materiały konstrukcyjne.

Z czego składa się system Cube?

Elementem nośnym jest perforowana rura kwadratowa WJ-SQ4040-000 w wersji niebieskiej, ocynkowanej lub bez obróbki powierzchni. Ramy łączy się złączami narożnymi, np. WJ-SQ4040-004 lub WJ-SQ4040-009, a połączenie z systemem rurowym zapewniają adapter narożnikowy łączący WJ-SQ4040-001 i adapter WJ-SQ4040-010. Do konstrukcji jezdnych służy wspornik narożnikowy do kół WJ-SQ4040-003, do zakotwienia stopka mocująca WJ-SQ4040-005. Złącza i adaptery są niebieskie lub ocynkowane, z 2-letnią gwarancją.

Jak dostarcza się i montuje konstrukcje z systemu Cube?

Komponenty Cube są dostępne od ręki z dostawą w ciągu kilku dni. Flexlean dostarcza materiał (rury o długości 4 m i złącza na sztuki), docięty materiał z instrukcją montażu i rysunkiem wykonawczym lub kompletnie zmontowaną konstrukcję. Montaż wykona Państwa dział utrzymania ruchu przy użyciu podstawowych narzędzi ręcznych, a do każdej konstrukcji Flexlean dołącza rysunek wymiarowy z maksymalną dopuszczalną nośnością.

Projektują Państwo ramę lub konstrukcję jezdną z systemu Cube? Wystarczy przesłać zdjęcie lub szkic z wymiarami i wymaganą nośnością – Flexlean przygotuje projekt konstrukcji i wizualizację 3D bezpłatnie jeszcze przed ofertą cenową. Kontakt z konstruktorami Flexlean.
