Materiały konstrukcyjne do stanowisk pracy, regałów i torów rolkowych

Modułowy system produkcyjny z rur, profili i złączy

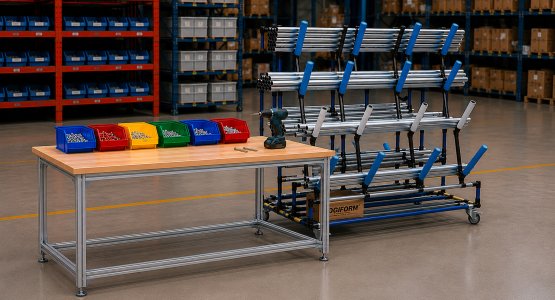

Materiały konstrukcyjne Flexlean to zestawy komponentów – rur, profili aluminiowych, profili zamkniętych, złączy i szyn rolkowych – z których bez spawania buduje się stanowiska pracy, regały, wózki i linie przepływu materiału na potrzeby Lean Manufacturing. Rury Logiform mają średnicę 28 mm, długość 4000 mm i ściankę 0,7–2 mm, a profile aluminiowe przekrój od 30 × 30 do 45 × 90 mm z cięciem na wymiar do 4 lub 6 m. Konstrukcje projektuje się na ugięcie maksymalnie 5 mm, a przy zmianie produkcji można je przebudować z wykorzystaniem pierwotnych elementów.

Jaki system modułowy wybrać: system rurowo-złączkowy czy profile aluminiowe?

System rurowo-złączkowy sprawdza się tam, gdzie liczy się uniwersalność i łatwe przezbrojenie. Rury są dostępne w wersji stalowej z powłoką z żywicy syntetycznej, ze stali nierdzewnej, aluminiowej, ochronnej i ESD, a łączy się je złączami metalowymi, np. Złącze metalowe – komplet HJ-1 z 2 złączami MJ-2101, śrubą i nakrętką. System profili aluminiowych warto wybrać przy większych obciążeniach i bardziej wymagającej eksploatacji; profile z rowkiem 8 lub 10 mm są kompatybilne z systemami item, Bosch Rexroth, Haberkorn i Alutec. Oba systemy można łączyć w jednej konstrukcji, najczęściej w regałach, wózkach transportowych i stanowiskach montażowych.

Elementy systemów modułowych do magazynów, torów rolkowych i większych obciążeń

Elementy systemów modułowych obejmują również szyny rolkowe o szerokości 35 i 40 mm i długości 4000 mm z rolkami Ø 27–46 mm oraz uchwyty do ich mocowania. Buduje się z nich regały przepływowe FIFO o standardowym nachyleniu 3°, a także system szynowy. Do solidniejszych konstrukcji służy system modułowy z profili stalowych z ocynkowanych profili zamkniętych 40 × 40 × 2 i 45 × 45 × 3 mm o długości do 6 m oraz perforowanych rur kwadratowych 40 × 40 mm. Orientacyjnie na wymiar projektuje się stoły do 500 kg, wózki do 1 t i regały do kilku ton.

Potrzebują Państwo projektu konstrukcji z systemu modułowego? Prosimy przesłać zdjęcie lub szkic z wymiarami i wymaganą nośnością – projekt konstrukcji i wizualizację 3D przygotujemy bezpłatnie i prześlemy do akceptacji jeszcze przed ofertą cenową. Zapraszamy do kontaktu z doradcami techniczno-handlowymi Flexlean.
