Podstawa do stołu antystatycznego z regulacją wysokości SPEX157
Kod: SPEX15070_LH
W magazynie
System modułowy z profili stalowych – profile, podstawy stołów ESD, uchwyty kółek

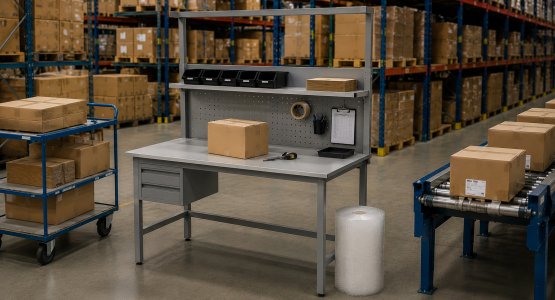

System modułowy z profili stalowych Flexlean tworzą ocynkowane profile zamknięte kwadratowe 40×40 i 45×45 mm o długości do 6 m oraz uchwyty łączące i uchwyty do kółek, adaptery do okrągłego profilu rurowego, podstawy do stołów ESD z regulacją wysokości i laminowane blaty robocze. Sprawdza się przy budowie sztywnych ram, stołów z profili zamkniętych i konstrukcji jezdnych w produkcji i magazynie. Większość elementów jest dostępna od ręki, a Flexlean zaprojektuje z nich konstrukcję na wymiar.
więcej
Podstawa do stołu antystatycznego z regulacją wysokości SPEX187
Kod: SPEX18070_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP157
Kod: SP15070_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP159
Kod: SP15090_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP189
Kod: SP18090_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SPEX127
Kod: SPEX12070_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP187
Kod: SP18070_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SPEX159
Kod: SPEX15090_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SPEX129
Kod: SPEX12090_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP127
Kod: SP12070_LH
W magazynie
Podstawa do stołu antystatycznego z regulacją wysokości SP129
Kod: SP12090_LH
W magazynie
W magazynie
Narożny uchwyt do kółek z płytką montażową SJ-1-45×45_SV
Kod: SJ-1-45x45_SV
W magazynie
Narożny uchwyt do kółek z płytką montażową SJ-1-45×45_SV-wersja wzmocniona
Kod: SJ-1-45x45_SV-zesileny
Środkowy uchwyt do kółek z płytką montażową SJ-3-45×45_SV
Kod: SJ-3-45x45_SV
W magazynie
Adapter do okrągłego profilu rurowego SJ-010-45×45_SV
Kod: SJ-010-45×45_SV
W magazynie
Konstrukcje z profili zamkniętych 40×40 i 45×45 mm
System modułowy z profili stalowych to rozwiązanie konstrukcyjne oparte na stalowych profilach zamkniętych kwadratowych 40×40 mm o ściance 2 mm i 45×45 mm o ściance 3 mm, w wersji ocynkowanej i o długości do 6 m. Uzupełniają go uchwyty do kółek z płytką montażową, uchwyty łączące, adaptery do okrągłego profilu rurowego, podstawy do stołów ESD z regulacją wysokości i laminowane blaty robocze. Profile są wytrzymałe, lekkie i łatwo się łączą. System należy do kategorii Materiały konstrukcyjne.
Stoły z profili zamkniętych: podstawy SP i SPEX do stołów ESD z regulacją wysokości
Podstawy do stołów antystatycznych z regulacją wysokości mają wysokość roboczą 650–950 mm, szerokość 1200, 1500 lub 1800 mm i głębokość 700 lub 900 mm. W serii SPEX wysokość całkowita z nadstawką sięga 1812–2250 mm; podstawa SPEX157 ma nośność 300 kg. Rama ze stalowych profili jest w kolorze szarym RAL 7035 z lakierem ESD. Do podstawy pasują obustronnie laminowane blaty robocze o grubości 25 mm w wymiarach od 1200×900 do 1800×900 mm, blaty ESD i półki o głębokości 300 mm.
Konstrukcje jezdne z profili zamkniętych: uchwyty do kółek i elementy łączące
Do wózków i ram jezdnych służą narożne uchwyty do kółek z płytką montażową – narożny uchwyt SJ-1SV do profili 40×40 mm o wymiarach 114×190×190 mm oraz SJ-1-45x45_SV do profili 45×45 mm, także w wersji wzmocnionej. Środkowe uchwyty SJ-2SV i SJ-3-45x45_SV mocują kółko pośrodku ramy. Kątownik łączący z ogranicznikami SJ-99_SV łączy profile 40×40 mm, a adapter SJ-010-45×45_SV łączy profil 45×45 mm z okrągłym profilem systemu rurowo-złączkowego. Uchwyty są w kolorze srebrnym i mają 2-letnią gwarancję.
| Typ elementu | Wymiary i parametry | Wykonanie | Przykładowy model |
|---|---|---|---|
| Profile zamknięte kwadratowe | 40×40×2 mm, 45×45×3 mm, długość do 6 m | ocynkowane | Profil zamknięty kwadratowy ocynkowany 40x40x2 mm |
| Podstawy stołów ESD SP | wysokość 650–950 mm, 1200–1800 × 700/900 mm | szary RAL 7035, lakier ESD | SP127, SP189 |
| Podstawy stołów ESD SPEX | wysokość całkowita 1812–2250 mm, nośność 300 kg | szary RAL 7035, lakier ESD | SPEX157, SPEX189 |
| Uchwyty do kółek z płytką montażową | do profilu 40×40 lub 45×45 mm | srebrny, także wzmocnione | SJ-1SV, SJ-3-45x45_SV |
| Uchwyty łączące i adaptery | profil 40×40 mm, przejście 45×45 mm na profil okrągły | srebrny | SJ-99_SV, SJ-010-45×45_SV |
| Blaty robocze i półki | 1200–2800 × 300–2100 mm, blat standardowy 25 mm | laminat jasnoszary, ESD | DTDL_1590_112 |
Budują Państwo ramę, stół z profili zamkniętych lub wózek na wymiar? Wystarczy przesłać zdjęcie lub szkic z wymiarami i wymaganą nośnością – Flexlean przygotuje projekt konstrukcji i wizualizację 3D bezpłatnie jeszcze przed ofertą cenową. Prosimy o kontakt z konstruktorami Flexlean.
Najczęściej zadawane pytania
Jakie wymiary profili ma system modułowy z profili stalowych?
Flexlean oferuje ocynkowane profile zamknięte kwadratowe 40×40 mm o ściance 2 mm i 45×45 mm o ściance 3 mm w długości do 6 m. Do obu rozmiarów dostępne są uchwyty do kółek z płytką montażową, więc można z nich budować także ramy jezdne.
Jaką nośność ma podstawa do stołu ESD z profili zamkniętych?
Podstawa Flexlean SPEX157 ma nośność 300 kg, a wysokość roboczą można regulować w zakresie 650–950 mm. Rama w kolorze szarym RAL 7035 ma lakier ESD do pracy z wrażliwą elektroniką.
Czy konstrukcje z profili zamkniętych można połączyć z systemem rurowym?
Tak, adapter Flexlean SJ-010-45×45_SV łączy profil 45×45 mm z okrągłym profilem rurowym. W jednej konstrukcji można więc połączyć sztywną ramę z profili zamkniętych z elementami systemu rurowo-złączkowego.
Jak zamówić konstrukcję z profili zamkniętych na wymiar?
Do projektu we Flexlean wystarczy zdjęcie lub szkic z wymiarami, nośnością i właściwościami konstrukcji; projekt i wizualizację 3D otrzymają Państwo bezpłatnie przed ofertą cenową. Gotowe zestawy Flexlean dostarcza zazwyczaj w ciągu 2–4 tygodni.
