Tory rolkowe Logiform do regałów przepływowych i przenośników grawitacyjnych

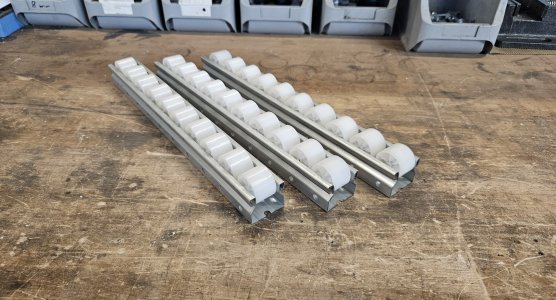

Szyny rolkowe (tory rolkowe, listwy rolkowe) Logiform to stalowe profile ze swobodnie obracającymi się rolkami, z których w systemie rurowo-złączkowym z rurami Ø 28 mm buduje się regały przepływowe, bufory FIFO i przenośniki grawitacyjne. Dostępne są w szerokościach 35, 40, 60 i 85 mm z rolkami Ø 16–34 mm i w standardowej długości 4000 mm, którą przycinamy na wymaganą długość. Szyna PL-401F przenosi w przenośniku 100 kg na metr długości.

Szyna rolkowa 35, 40, 60 czy 85 mm: jaką szerokość i rolkę wybrać?

Najczęściej stosowana szyna rolkowa PL-401F ma szerokość 40 mm, stalowy korpus i rolki Ø 30 mm w podziałce 35,7 mm, a przy długości 4 m waży 5 kg; rolki są białe, szare, czarne lub czarne ESD, w PL-401X_YL żółte. Pełną ofertę znajdą Państwo w kategorii szyny rolkowe 40 mm. Do szerszych pojemników służą szyny rolkowe 60–85 mm: szyna rolkowa PL-601F_WM z rolkami Ø 30 mm w podziałce 37 mm, PL-601F_WS i PL-601F_BK z rolkami Ø 16 mm oraz szyna ESD PL-851M_EM o szerokości 85 mm z rolkami Ø 34 mm.

Regał przepływowy i FIFO: jakie nachylenie torów rolkowych ustawić?

W regale przepływowym pojemniki przesuwają się grawitacyjnie do miejsca pobrania i są pobierane zgodnie z zasadą FIFO. Standardowe nachylenie szyn rolkowych wynosi 3°; Flexlean dostosowuje je do masy i typu pojemnika – zarówno dla pojemników KLT, jak i kartonów. Tor powrotny dla pustych pojemników można umieścić nad lub pod poziomem pobierania, a dla płynnego przepływu między stanowiskami dostępne są także przenośniki napędzane. Szyny z obrzeżem (wyższą krawędzią) prowadzą transportowany materiał.

Uchwyty i prowadnice do montażu w systemie rurowym

Do rur Ø 28 mm szyny mocuje się za pomocą złączy szyn rolkowych – PM-4010A, PM-4010B i PM-4010BR do szerokości 40 mm oraz PM-6010A do szerokości 60 mm, wszystkie dostępne od ręki. Boczne listwy prowadzące znajdą Państwo w kategorii prowadnice dla szyn rolkowych.

Projektują Państwo regał przepływowy lub przenośnik grawitacyjny? Prosimy przesłać zdjęcie lub szkic z wymiarami i typem pojemników – Flexlean bezpłatnie przygotuje projekt 3D i przytnie szyny na długość. Materiał dostępny w magazynie dostarczamy w ciągu kilku dni od zamówienia. Kontakt z Flexlean.
