Rura stalowa Logiform LP-1100 grubość ścianki 1 mm
Kod: LP-1100
W magazynie

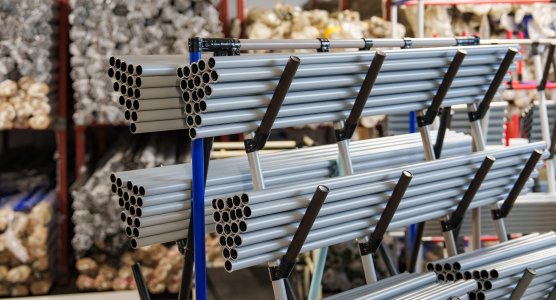

System rurowo złączkowy Logiform – rury Ø 28 mm, złącza i szyny rolkowe
System rurowo złączkowy Logiform to modułowy zestaw rur stalowych Ø 28 mm o długości 4000 mm, złączy i szyn rolkowych, z którego zakłady produkcyjne i magazyny budują regały, regały przepływowe, wózki lub stanowiska pracy zgodnie z zasadami Lean Manufacturing i Kaizen. Rury ze ścianką 1 lub 2 mm mają powłokę z żywicy syntetycznej i 5 lat gwarancji, są też dostępne w wersji nierdzewnej, ESD i aluminiowej.
więcej
Rura stalowa Logiform LP-1200 grubość ścianki 2mm
Kod: LP-1200
W magazynie
W magazynie
W magazynie
Rura stalowa ESD Logiform o grubości ścianki 1 mm - Czarna
Kod: CP-1100_BK
Rura stalowa ESD Logiform o grubości ścianki 2 mm - Czarna
Kod: CP-1200_BK
W magazynie
W magazynie
Złącze metalowe - komplet HJ-1
Kod: HJ-1
W magazynie
Złącze metalowe - komplet HJ-2
Kod: HJ-2
W magazynie
Złącze metalowe - komplet HJ-3
Kod: HJ-3
W magazynie
Złącze metalowe - komplet HJ-4
Kod: HJ-4
W magazynie
Złącze metalowe - komplet HJ-15
Kod: HJ-15
W magazynie
Złącze metalowe - komplet HJ-16
Kod: HJ-16
W magazynie
Złącze metalowe - komplet HJ-45
Kod: HJ-45
W magazynie
Złącze metalowe - komplet HJ-7
Kod: HJ-7
Szyna rolkowa PL-401F
Kod: PL-401F
W magazynie
Szyna rolkowa PL-401G
Kod: PL-401G
W magazynie
System rurowy Logiform dla lean manufacturing i magazynu
System rurowo złączkowy Logiform to zestaw rur o średnicy zewnętrznej 28 mm i standardowej długości 4000 mm, złączy oraz szyn rolkowych, z którego zbudują Państwo regały, regały przepływowe, wózki transportowe i stanowiska pracy na wymiar. Rury stalowe mają ściankę 1 mm lub 2 mm, powłokę z żywicy syntetycznej i 5 lat gwarancji. System należy do grupy materiały konstrukcyjne i sprawdza się wszędzie tam, gdzie konstrukcje zmieniają się razem z produkcją.
Jakie rury wybrać do konstrukcji rurowych?
Konstrukcje rurowe powstają z rur konstrukcyjnych o jednakowej średnicy 28 mm, dlatego każde złącze i uchwyt pasuje do każdej rury. Rura stalowa Logiform LP-1100 o grubości ścianki 1 mm waży 676 g/m i jest dostępna w kolorach od Ivory po Red, a rura stalowa Logiform LP-1200 ze ścianką 2 mm waży 1265 g/m i służy do konstrukcji o większym obciążeniu. Do stanowisk antystatycznych przeznaczone są rury ESD CP-1100_BK i CP-1200_BK, do czystych procesów rury nierdzewne ST-1070 (0,7 mm) i ST-1110 (1,1 mm), a do lekkich konstrukcji rura aluminiowa AL-1150 ze ścianką 1,5 mm.
Czym łączy się i uzupełnia system rurowy?
System rurowy spajają zestawy złączy metalowych HJ w kolorze czarnym, srebrnym lub niklowym ESD z elementami złącznymi – komplet HJ-1 zawiera 2 złącza MJ-2101, śrubę i nakrętkę oraz waży 0,15 kg. Dostawę materiału zapewniają szyny rolkowe serii PL-351 i PL-401 o szerokości 35–40 mm z rolkami Ø 27–46 mm, np. szyna rolkowa PL-401F z rozstawem rolek 35,7 mm; w regałach przepływowych montuje się je standardowo ze spadkiem 3°. Przy większych obciążeniach rury można łączyć z systemem profili aluminiowych w jednej konstrukcji.
| Typ komponentu | Wymiary | Wykonanie | Przykładowy model |
|---|---|---|---|
| Rura stalowa, ścianka 1 mm | Ø 28 × 4000 mm, 676 g/m | żywica syntetyczna, kilka kolorów | LP-1100 |
| Rura stalowa, ścianka 2 mm | Ø 28 × 4000 mm, 1265 g/m | do większych obciążeń | LP-1200 |
| Rura stalowa ESD | Ø 28 × 4000 mm, ścianka 1–2 mm | antystatyczna, czarna lub szara | CP-1200_BK, AP-1100_GR |
| Rura nierdzewna i aluminiowa | Ø 28 × 4000 mm, ścianka 0,7–1,5 mm | stal nierdzewna ESD, aluminium | ST-1070, AL-1150 |
| Zestawy złączy metalowych | komplet HJ-1: 0,15 kg | czarny, srebrny, nikiel ESD | HJ-1, HJ-2 |
| Szyny rolkowe | szerokość 35–40 mm, rolki Ø 27–46 mm | biała, szara, czarna, czarna ESD | PL-401F, PL-351G |
Planują Państwo regał, wózek lub stanowisko z rur? Wystarczy przesłać zdjęcie lub szkic z wymiarami i nośnością – konstruktorzy Flexlean bezpłatnie przygotują projekt 3D, a materiał dostarczą w sztangach 4 m, docięty z rysunkiem lub jako gotową konstrukcję. Prosimy o kontakt z Flexlean.
Najczęściej zadawane pytania
Kiedy system rurowo złączkowy jest lepszy od profili aluminiowych?
System rurowo złączkowy Logiform od Flexlean sprawdza się tam, gdzie liczy się uniwersalność i łatwa przebudowa konstrukcji z rur Ø 28 mm. Profile aluminiowe warto wybrać przy większych obciążeniach; oba systemy można łączyć.
Czym różnią się rury stalowe i aluminiowe Logiform?
Różnica dotyczy głównie masy i rodzaju złączy: rura stalowa LP-1100 od Flexlean ze ścianką 1 mm waży 676 g/m, a rura aluminiowa AL-1150 ma ściankę 1,5 mm i łączy się ją złączami aluminiowymi. Średnica 28 mm i długość 4000 mm są takie same.
Jak dobrać grubość ścianki rury Logiform?
Dobierają ją konstruktorzy Flexlean według nośności i wymiarów konstrukcji; rura stalowa ze ścianką 2 mm (1265 g/m) przeniesie więcej niż ze ścianką 1 mm (676 g/m). Konstrukcje projektuje się na maksymalne ugięcie 5 mm.
Czy system rurowy nadaje się do zakładów z olejami i emulsjami?
Tak, systemy rurowe Flexlean z powłoką z żywicy syntetycznej są odporne na podwyższone obciążenie chemiczne olejami i emulsjami, a rury mają 5 lat gwarancji. Przeznaczone są przede wszystkim do użytku wewnątrz pomieszczeń.
Jak Flexlean dostarcza konstrukcje rurowe?
Flexlean dostarcza konstrukcje rurowe na 3 sposoby: jako materiał w sztangach 4 m ze złączami na sztuki, jako materiał docięty z instrukcją montażu i rysunkiem lub jako kompletnie zmontowane konstrukcje. Materiał z magazynu wysyłamy w kilka dni, gotowe konstrukcje zwykle w 2–4 tygodnie.
