Złącze metalowe MJ-21162 (H-162)
Kod: MJ-21162
W magazynie

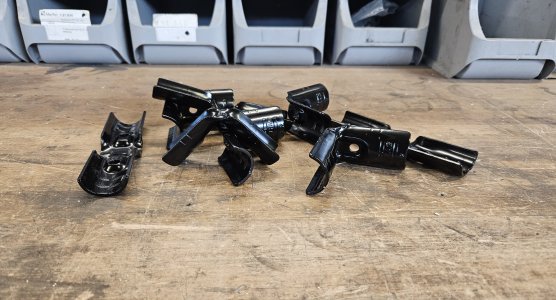

Złącza metalowe do systemu rurowego – czarne, srebrne i niklowane ESD
Złącza metalowe to stalowe łączniki systemu rurowo-złączkowego Flexlean, za pomocą których z rur konstrukcyjnych buduje się stoły, regały, wózki i szyny rolkowe. Dostarczamy je pojedynczo lub w zestawach, w wykończeniu czarnym malowanym proszkowo, srebrnym (ocynk biały) i niklowanym; złącza srebrne i niklowane nadają się także do zastosowań ESD. Standardowe złącza ważą 0,05–0,11 kg, a zawias MT-5402 łączy rury pod dowolnym kątem. Większość typów jest dostępna od ręki.
więcej
Złącze metalowe MJ-21108 (H-108)
Kod: MJ-21108
W magazynie
Złącze metalowe MJ-2245 (H-45B)
Kod: MJ-2245
W magazynie
Złącze metalowe MJ-2145 (H-45A)
Kod: MJ-2145
W magazynie
Złącze metalowe MJ-2121 (H-21)
Kod: MJ-2121
W magazynie
Złącze metalowe MJ-2120 (H-20)
Kod: MJ-2120
W magazynie
Złącze metalowe MJ-2119 (H-19)
Kod: MJ-2119
W magazynie
Złącze metalowe MJ-2118 (H-18)
Kod: MJ-2118
W magazynie
Złącze metalowe MJ-2117 (H-17)
Kod: MJ-2117
W magazynie
Złącze metalowe - zawias MT-5402
Kod: MT-5402
W magazynie
W magazynie
Złącze metalowe MJ-2216 (H-16B)
Kod: MJ-2216
W magazynie
Złącze metalowe MJ-2116 (H-16)
Kod: MJ-2116
W magazynie
Złącze metalowe metalowe MJ-2215 (H-15B)
Kod: MJ-2215
W magazynie
Złącze metalowe MJ-2225 (H-25B)
Kod: MJ-2225
W magazynie
Złącze metalowe MJ-2125 (H-25A)
Kod: MJ-2125
W magazynie
Złączki stalowe do systemu rurowo-złączkowego
Złącza metalowe to stalowe łączniki, które w systemie rurowo-złączkowym Flexlean łączą rury konstrukcyjne w stoły, regały, wózki i szyny rolkowe. Połączenie dokręca się śrubą; jeśli trzeba zablokować położenie, złącze można przewiercić w miejscu nakiełka i zanitować. Standardowe złącza ważą 0,05–0,11 kg, złącze przegubowe MT-5402 – 156 g; dostępne są w wykończeniu czarnym, srebrnym i niklowanym.
Jakie wykończenie złączek stalowych wybrać – czarne, srebrne czy nikiel ESD?
Złączki stalowe produkowane są w trzech wykończeniach: BK to czarna powłoka proszkowa bez chromu, SV srebrna powierzchnia ocynkowana na biało z zawartością chromu, odpowiednia także do zastosowań ESD, a NI niklowanie bez chromu, również odpowiednie do ESD. Większość złączy serii MJ jest dostępna we wszystkich trzech wersjach, np. Złącze metalowe MJ-21162 (H-162); niektóre typy (MJ-2120, MJ-2121, MJ-2201) tylko w kolorze czarnym i srebrnym, a MJ-2160BK wyłącznie w czarnym.
Łączniki do rur pojedynczo, w zestawach lub jako zawias
Łączniki do rur dostarczamy pojedynczo lub w kompletnych zestawach – zob. zestawy złączy metalowych – a śruby i nakrętki znajdą Państwo w kategorii elementy złączne. Do połączeń ruchomych i ukośnych służy Złącze metalowe - zawias MT-5402, które łączy 2 rury pod dowolnym kątem. Uchwyt szybkozaciskowy WB-N9 mocuje się na rurze bez narzędzi; jest dostępny na zapytanie.
Montaż i dostawa złączy metalowych
Montaż wykonają Państwa służby utrzymania ruchu przy użyciu podstawowych narzędzi ręcznych – klucza imbusowego, młotka i śrubokręta; szkolenie montażowe prowadzimy bezpłatnie w showroomie lub bezpośrednio u Państwa. Złącza dostępne w magazynie dostarczamy w ciągu kilku dni od zamówienia, a rury w odcinkach o długości 4 m. Uszkodzone złącze wymienią Państwo osobno, bez demontażu całej konstrukcji.
| Typ złącza | Wykończenie | Masa / zastosowanie | Przykładowy model |
|---|---|---|---|
| Złącza serii H (MJ-21xx) | czarne, srebrne, w większości nikiel ESD | od 0,05 kg (MJ-2108) | MJ-2101, MJ-2108 |
| Złącza serii B (MJ-22xx) | czarne, srebrne, w większości nikiel ESD | warianty typów podstawowych | Złącze metalowe MJ-2245 (H-45B) |
| Złącza H-101 do H-162 | czarne, srebrne; MJ-21162 także nikiel ESD | do 0,11 kg (MJ-21162) | MJ-21101, MJ-21162 |
| Złącza uzupełniające | czarne, srebrne; MJ-2160BK czarne | połączenia specjalne | MJ-2130, MJ-2160BK |
| Złącze przegubowe – zawias | metal | 156 g, dowolny kąt | MT-5402 |
| Uchwyt szybkozaciskowy | – | mocowanie na rurze, na zapytanie | WB-N9 |
Szukają Państwo alternatywnego dostawcy złączy do systemu rurowego? Prosimy przesłać listę kodów lub szkic konstrukcji z wymiarami i nośnością – Flexlean dostarczy złącza z magazynu lub bezpłatnie przygotuje projekt 3D całej konstrukcji. Kontakt z Flexlean.
Najczęściej zadawane pytania
Czym różnią się wykończenia BK, SV i NI złączy metalowych?
Złącza metalowe Flexlean są dostępne w 3 wykończeniach: BK to czarna powłoka proszkowa bez chromu, SV srebrna powierzchnia (ocynk biały) z zawartością chromu, a NI niklowanie bez chromu. Wersje SV i NI nadają się także na stanowiska ESD.
Czy złącza metalowe nadają się na stanowiska ESD?
Tak, złącza metalowe Flexlean w wykończeniu NI (nikiel) i SV (srebrnym) są odpowiednie do zastosowań ESD; np. MJ-21162 (0,11 kg) jest produkowane także w wersji nikiel ESD. Gotowe konstrukcje ESD Flexlean dostarcza z protokołem z certyfikowanego pomiaru.
Jak montuje się złącza metalowe na rurach?
Złącza metalowe Flexlean dokręca się śrubą za pomocą klucza imbusowego; położenie można dodatkowo zabezpieczyć nitem w miejscu nakiełka. Montaż wymaga tylko 3 podstawowych narzędzi, a szkolenie zapewniamy bezpłatnie.
Czy zawiasem MT-5402 można połączyć rury pod kątem?
Tak, złącze metalowe – zawias MT-5402 firmy Flexlean łączy 2 rury pod dowolnym kątem i waży 156 g. Sprawdza się wszędzie tam, gdzie rury nie stykają się pod kątem prostym.
