Kątownik 90°, 40 x 35 mm KBA-40
Kod: KBA-40
W magazynie
Złącza do profili aluminiowych – kątowniki, złącza L/T/X, kołnierze i zaślepki
Złącza do profili aluminiowych Flexlean to kątowniki, złączki sześcienne, złącza typu L/T/X, kołnierze i zaślepki, którymi bez spawania łączy się profile od 30 × 30 do 45 × 90 mm z rowkiem 8 lub 10 mm. Są przeznaczone dla konstruktorów i działów utrzymania ruchu, którzy budują z profili stanowiska pracy, ramy, osłony maszyn lub regały. Profile są kompatybilne z systemami item i Bosch Rexroth, a zdecydowana większość elementów łączących jest dostępna od ręki.
więcej
Kąt 90°, 35 x 28 mm KBA-30
Kod: KBA-30
W magazynie
Kątownik 90°, 78 x 36 mm KBA-4080
Kod: KBA-4080
W magazynie
Kąt 90°, 60 x 28 mm
Kod: KBA-3060
W magazynie
Łącznik metalowy do profili 30x30
Kod: MCB-30-3030-PCS
W magazynie
Łącznik metalowy do profili 40x40
Kod: MCB-40-4040-08-PCS
W magazynie
Kąt 90°, KBA-6060
Kod: KBA-6060
W magazynie
Kąt 90°, KBA-8080
Kod: KBA-8080
W magazynie
Kątownik 90°, 45 x 90 mm
Kod: KBA-4590
W magazynie
Kąt 90° KBZ-40
Kod: KBZ-40
W magazynie
Kąt 45°, 30 x 33 mm
Kod: KBA-30-45
W magazynie
Przegub obrotowy 40 x 40 mm, KBH-4
Kod: KBH-40
W magazynie
Kątownik 90°, 45 x 45 mm
Kod: KBA-4545
W magazynie
Kąt 45°, 40 x 44 mm
Kod: KBA-40-45
W magazynie
Kąt 90° 093W404N10
Kod: 093W404N10
W magazynie
Kąt 90° 093W421N10
Kod: 093W421N10
W magazynie
Łączniki do profili aluminiowych – sztywne ramy bez spawania

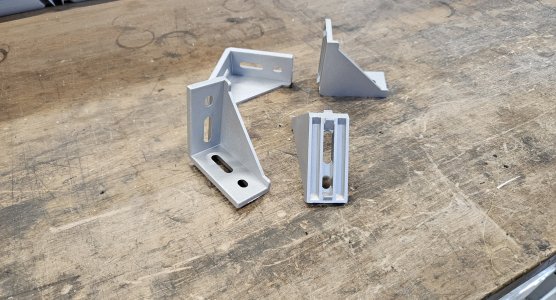

Złącza do profili aluminiowych to metalowe i aluminiowe elementy, które łączą profile systemu profili aluminiowych w sztywną konstrukcję – pod kątem prostym, pod kątem 45° lub 135°, w kształcie litery L, T lub X. Pasują do profili 30 × 30, 40 × 40, 45 × 45, 40 × 80 i 45 × 90 mm z rowkiem 8 lub 10 mm; ich masa wynosi od 9 g w przypadku małego łącznika metalowego do 0,3 kg w przypadku przegubu obrotowego KBH-40. Połączenie można w każdej chwili poluzować i przebudować konstrukcję.
Kątowniki i łączniki do profili typu Bosch i item
Kątowniki 90° mają wymiary od 30 × 30 do 80 × 80 mm, niektóre z kołpakiem; kątowniki 45° i 135° o grubości 9 mm łączą profile ukośnie, np. jako zastrzały. Kątowniki 093W404N10 i 093W421N10 są przeznaczone do profili 40 × 40 i 45 × 45 z rowkiem 10 mm. Profile aluminiowe Flexlean są kompatybilne z systemami item, Bosch Rexroth, Haberkorn i Alutec, dzięki czemu złącza i profile aluminiowe mogą Państwo dołożyć także do istniejącej konstrukcji.
Złącza L, T, X, kołnierze i zaślepki: kiedy je stosować?
Złączka sześcienna 40 × 40 × 40 mm łączy 2 profile pod kątem prostym, a złącza typu L, T i X o wymiarach od 118 × 118 do 120 × 200 mm usztywniają ramy od zewnątrz. Kołnierze narożne KFG-30 i KFG-40 z gwintem M6 lub M8 służą do zakotwienia profilu lub mocowania stopy. Otwarty rowek 8 lub 10 mm zakrywają plastikowe listwy o długości 2000 mm, a końce profili – zaślepki; śruby i nakrętki znajdą Państwo w kategorii elementy złączne.
| Typ złącza | Wymiary / parametry | Przykładowy model |
|---|---|---|
| Kątowniki 90° | 30 × 30 do 80 × 80 mm, także z kołpakiem | KBA-40, KBA-4080 |
| Kątowniki 45° i 135° | 30 × 33 do 80 × 80 × 9 mm, 66–96 g | KBA-40-45, APG70-40-40-PCS |
| Złączki sześcienne i złącza L/T/X | 40 × 40 × 40 mm; 118 × 118 do 120 × 200 mm | CC-4040-02-ST, JP40-4040-01-PCS |
| Łączniki metalowe i przeguby obrotowe | 30 × 30 × 25 i 40 × 40 × 35 mm; przegub 60 × 40 × 40 mm | MCB-40-4040-08-PCS, KBH-40 |
| Kołnierze i płytki łączące | do 120 × 120 × 15 mm, gwint M6/M8, 87–270 g | KFG-40, KFD-4040 |
| Osłony rowka i zaślepki | rowek 8 i 10 mm, listwa 2000 mm; zaślepka 40 × 40 mm | KGN2-8, CAP-4040_BK |
| Uchwyty prowadnic rolkowych | do profilu KA-4040 | KJ-2040C-40, KJ-2060D-40 |
Planują Państwo konstrukcję z profili aluminiowych? Wystarczy przesłać nam szkic z wymiarami i wymaganą nośnością – zaproponujemy profile i złącza, a wizualizację 3D w ramach systemu profili aluminiowych przygotujemy bezpłatnie. Zapraszamy do kontaktu z doradcami techniczno-handlowymi Flexlean.
Najczęściej zadawane pytania
Czy złącza do profili aluminiowych są kompatybilne z profilami item lub Bosch Rexroth?
Tak, profile aluminiowe Flexlean z rowkiem 8 i 10 mm są kompatybilne z systemami item, Bosch Rexroth, Haberkorn i Alutec. Złącza dobiera się według rozmiaru profilu i szerokości rowka – np. kątownik 093W404N10 jest przeznaczony do profilu 40 × 40 z rowkiem 10 mm.
Czy profile aluminiowe można łączyć z systemem rurowym?
Tak, Flexlean często łączy profile aluminiowe i system rurowy Ø 28 mm w jednym zestawie, najczęściej w regałach, wózkach transportowych i stanowiskach montażowych. Profile przenoszą większe obciążenia, a rury ułatwiają przebudowę.
Jakie złącze zastosować do połączenia dwóch profili aluminiowych pod kątem prostym?
Do połączeń pod kątem prostym Flexlean oferuje kątowniki 90° od 30 × 30 do 80 × 80 mm, kątowniki wewnętrzne lub aluminiową złączkę sześcienną 40 × 40 × 40 mm. Do usztywnienia ramy na większej powierzchni służy złącze typu L 118 × 118 mm.
Czym zakryć rowek i końce profili aluminiowych?
Rowek 8 lub 10 mm zakrywają plastikowe osłony Flexlean o długości 2000 mm, które skraca się na wymiar. Końce profili zamykają zaślepki, np. CAP-4040_BK do profilu 40 × 40 mm.
