Profile aluminiowe i złącza – system modułowy z rowkiem 8 i 10 mm

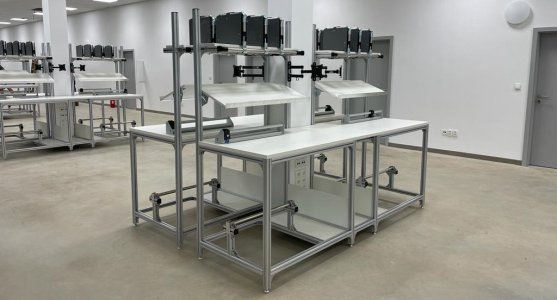

Profile aluminiowe i elementy łączące systemu profili aluminiowych Flexlean służą do budowy stanowisk pracy, regałów, wózków, osłon i ogrodzeń maszyn. Oferta obejmuje aluprofile z rowkiem 8 i 10 mm w wymiarach od 30 × 30 do 45 × 90 mm, cięte na wymiar do 6 m, a także kątowniki, nakrętki i śruby z gwintem M5–M8, śruby regulacyjne z zakresem ±50 mm oraz akcesoria. Profile są kompatybilne z systemami item i Bosch Rexroth.
więcej
W magazynie
Profil aluminiowy 45x45, MI45x45L B10 1 m + cięcie na wymiar
Kod: MI45x45L B10
W magazynie
Profil aluminiowy 45x90, MI45x90L B10 1 m + cięcie na wymiar
Kod: MI45x90L B10
W magazynie
Profil aluminiowy 40x40, KA-4040H 1 m + cięcie na wymiar
Kod: KA-4040H
W magazynie
Profil aluminiowy 40x40, MI40x40L B10 1 m + cięcie na wymiar
Kod: MI40x40L B10
W magazynie
W magazynie
W magazynie
W magazynie
Kątownik 90°, 40 x 35 mm KBA-40
Kod: KBA-40
W magazynie
Kątownik 90°, 78 x 36 mm KBA-4080
Kod: KBA-4080
W magazynie
Wpust przesuwny ze sprężyną KEE-40
Kod: KEE-40
W magazynie
Śruba z łbem półokrągłym KDB-8x16
Kod: KDB-8*16
Kąt 90°, 35 x 28 mm KBA-30
Kod: KBA-30
W magazynie
Kąt 90°, 60 x 28 mm
Kod: KBA-3060
W magazynie
Wpust przesuwny ze sprężyną KEE-30
Kod: KEE-30
W magazynie
Konstrukcyjne profile aluminiowe z rowkiem 8 i 10 mm oraz elementy łączące
Profile aluminiowe stanowią podstawę systemu profili aluminiowych Flexlean: nośne profile z rowkiem teowym w wymiarach od 30 × 30 mm do 45 × 90 mm, cięte na wymiar do długości 6 m, a do nich kątowniki, nakrętki, śruby, stopy i zaślepki. Profil KA-4040 waży 1,2 kg/m, a elementy łączące mają gwinty M5–M8. Profile są kompatybilne z systemami item, Bosch Rexroth, Haberkorn i Alutec, dzięki czemu mogą Państwo rozbudować także istniejące konstrukcje.
Aluprofile 30 × 30 do 45 × 90 mm: jaki wymiar i rowek wybrać?
W kategorii profile aluminiowe znajdą Państwo serię KA w wymiarach 30 × 30, 30 × 60, 40 × 40 i 40 × 80 mm o maksymalnej długości 4 m, w tym ciężkie wersje KA-4040H i KA-4080H; profil aluminiowy 40x40 KA-4040 ma rowek 8 mm. Seria MI jest dostarczana w długości do 6 m: MI30x30 B8 z rowkiem 8 mm oraz profile B10 40 × 40, 45 × 45 i 45 × 90 mm z rowkiem 10 mm, na przykład profil aluminiowy 45x45 MI45x45L B10. Do lekkich ram służą cienkościenne profile 40 × 20 × 2 mm i 50 × 30 × 2 mm.
Profile aluminiowe z rowkiem: jakie złącza i elementy złączne zastosować?
Narożniki i styki łączą złącza do profili aluminiowych – kątowniki 90° od 35 × 28 mm (KBA-30) do 78 × 36 mm o ściance 6,5 mm (KBA-4080), kąt 45° KBA-30-45, łącznik metalowy MCB-30 (21 g) lub złącze prostopadłe KCH1-30. Elementy złączne to wpusty przesuwne ze sprężyną KEE-30 i KEE-40 (M6 i M8), nakrętki młoteczkowe M5–M8 o masie 3 g oraz śruby z łbem teowym o długości 20 mm. Śruba regulacyjna K-1209E-M8 wyrównuje nierówności podłogi w zakresie ±50 mm.
Kiedy wybrać profile aluminiowe zamiast systemu rurowego?
Profile aluminiowe wybiera się do zastosowań z większym obciążeniem i bardziej wymagającą eksploatacją, a system rurowo-złączkowy tam, gdzie liczy się uniwersalność i łatwa przebudowa; oba systemy można łączyć w jednej konstrukcji. Z profili buduje się osłony i ogrodzenia maszyn z drzwiami zamykanymi na klucz – wypełnienia utrzymują listwy do wkładania szkła KGK-8 i KGL o długości 2 m, a drzwi uzupełniają uchwyty KGA o długości 90–180 mm. Do torów rolkowych przeznaczone są uchwyty prowadnicy rolkowej KJ do profilu 40 mm.
| Typ | Wymiar / zakres | Parametry | Przykładowy model |
|---|---|---|---|
| Profile serii KA | 30 × 30 do 40 × 80 mm, maks. 4 m | rowek 8 mm (KA-4040), ciężkie wersje H | KA-3030, KA-4080H |
| Profile serii MI | 30 × 30 do 45 × 90 mm, maks. 6 m | rowek 8 mm (B8) lub 10 mm (B10) | MI40x40L B10, MI45x90L B10 |
| Cienkościenne profile AL | 40 × 20 i 50 × 30 mm, maks. 4 m | ścianka 2 mm | AL profil-50x30x2mm |
| Kątowniki 90° i 45° | 35 × 28 do 78 × 36 mm | ścianka 3,5–6,5 mm | Kątownik 90° KBA-4080 |
| Nakrętki i śruby | gwint M5–M8 | nakrętki 3–10,2 g, śruby 16–20 mm | KEE-40, KDA-8x20 |
| Stopy i podstawy | regulacja ±50 mm | podstawa 38 mm, wysokość 87 mm | K-1209E-M8, KFH-40 |
| Zaślepki, uchwyty, listwy | uchwyty 90–180 mm, listwy 2 m | zaślepki z czarnego tworzywa | KGA-120, KGL |
Potrzebują Państwo profili aluminiowych na wymiar? Flexlean dostarcza profile przycięte na wymiar wraz z instrukcją montażu i rysunkiem wykonawczym albo kompletnie zmontowaną konstrukcję; projekt i wizualizacja 3D są bezpłatne, a do pierwszego projektu wystarczy szkic z wymiarami i wymaganą nośnością. Materiał dostępny w magazynie dostarczamy w ciągu kilku dni. Zapraszamy do kontaktu z Flexlean.
Najczęściej zadawane pytania
Jakie wymiary profili aluminiowych i szerokości rowka oferuje Flexlean?
Profile aluminiowe Flexlean mają wymiary 30 × 30, 30 × 60, 40 × 40, 40 × 80, 45 × 45 i 45 × 90 mm oraz rowek o szerokości 8 lub 10 mm. Tniemy je na wymiar – serię KA do długości 4 m, serię MI do 6 m – dzięki czemu otrzymują Państwo elementy gotowe do montażu.
Czy profile aluminiowe są kompatybilne z systemami item lub Bosch Rexroth?
Tak, profile aluminiowe Flexlean z rowkiem 8 i 10 mm są kompatybilne z systemami item, Bosch Rexroth, Haberkorn, Alutec i innymi. Istniejącą konstrukcję mogą więc Państwo rozbudować bez wymiany całego systemu.
Kiedy wybrać profile aluminiowe zamiast systemu rurowego?
Profile aluminiowe warto wybrać przy większym obciążeniu i bardziej wymagającej eksploatacji, a system rurowy tam, gdzie potrzebna jest uniwersalność i łatwa przebudowa. Flexlean łączy oba systemy w jednej konstrukcji, najczęściej w regałach, wózkach i stanowiskach montażowych; stoły na wymiar przenoszą zwykle do 500 kg, wózki do 1 t.
Czy z profili aluminiowych można zbudować osłony i ogrodzenia maszyn?
Tak, Flexlean buduje z profili aluminiowych osłony i ogrodzenia maszyn, w tym drzwi zamykane na klucz – na zawiasach lub przesuwne na prowadnicy. Wypełnienia utrzymują listwy do wkładania szkła KGK-8 i KGL o długości 2 m, a drzwi uzupełniają uchwyty KGA o długości 90–180 mm.
